Avant de commencer

Vérifications préliminaires

ATTENTION

FONCTIONNEMENT INATTENDU

En cas d'erreur lors de la saisie des combinaisons d'adresses sur le serveur BOOTP, vous risquez de ne pas communiquer avec le bon équipement.

Assurez-vous que l'adresse MAC correspond à l'adresse IP souhaitée sur le serveur BOOTP.

Si deux équipements ou plus possèdent la même adresse IP, le réseau risque de se comporter de manière imprévisible.

Assurez-vous que le module Ethernet reçoit une adresse IP unique.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

Procédez aux vérifications suivantes avant d'installer le module.

Déterminez le mode d'affectation des paramètres d'adresse Ethernet pour le module. La méthode par défaut est BOOTP.
Vérifiez l'architecture de votre réseau Ethernet.
Vérifiez que vous utilisez le système de câblage adéquat pour votre application.

Identification des paramètres d'adresse Ethernet appropriés

Le module obtient les paramètres d'adresse Ethernet de l'une des manières suivantes. Renseignez-vous auprès de votre administrateur système pour savoir laquelle convient.

Configuration de nouvelles adresses IP, de passerelle et de masque de sous-réseau

– ou –
Le module obtient ses paramètres d'adresse Ethernet auprès d'un serveur BOOTP.

Si l'administrateur affecte de nouveaux paramètres d'adresse, vous devez configurer le module via l'écran de configuration Control Expert dédié.

Vérification de la topologie du réseau

Pour relier un module NOE à un autre module NOE ou équipement, Schneider Electric recommande d'utiliser un concentrateur ou un commutateur (comme illustré ci-dessous).

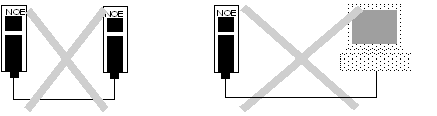

L'illustration suivante présente deux topologies de réseau incorrectes.

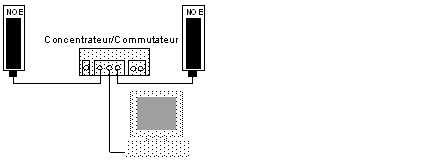

L'illustration suivante présente une topologie de réseau correcte.
