Lors de la conception de l'application Control Expert, les liens réseau sont créés et insérés dans le sous-dossier Réseau du dossier Communication. Celui-ci affiche les noms de réseaux logiques.
Le dossier de configuration comporte le nœud du module de communication inclus dans la station actuelle. Celui-ci contient la liste des liens réseaux existants, qui permet de sélectionner un réseau et de l'associer à un module. Seuls les liens réseau pouvant être pris en charge par ce module s'affichent dans la zone de liste de l'écran de configuration du module. Aucun lien réseau ne peut être modifié ou créé ici (aucune zone de texte). En revanche, la liste contient au moins le champ No_Link (aucune liaison).

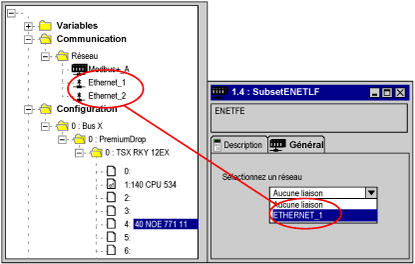

L'illustration suivante montre la fenêtre de la liaison Ethernet pour le module NOE Quantum.
Association d'un lien réseau à un module
Lorsqu'un réseau est associé à un module, l'icône du nœud correspondant change et l'éditeur réseau affiche l'adresse du module dans le rack.
L'icône figurant dans le dossier Réseau indique si la liaison est associée ou non à un module :
|
|
Icône indiquant qu'aucun module de communication n'est associé au lien réseau
|
|
|
Icône indiquant qu'un module de communication a été associé au lien réseau
|
