La configuration des liaisons de communication entre plusieurs équipements avec Control Expert inclut trois configurations différentes :
-
configuration de l'automate du réseau ;
-
configuration du réseau logique ;
-
configuration des variables réseau.
La configuration de la communication gère le mode libre de Control Expert. L'utilisateur peut donc configurer d'abord le module, puis la communication, ou inversement.
Ceci est possible grâce à la liaison réseau qui doit être sélectionnée dans la configuration du module. Les variables réseau incluses dans le dossier VAR sont liées à un nom de groupe qui définit un domaine IP sur le réseau Internet.

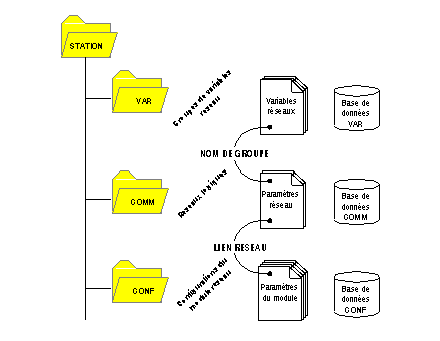

L'illustration suivante montre les trois parties de la configuration de la communication :
