Introduction
La procédure suivante décrit comment ajouter un nouveau réseau Ethernet et le lier au module Modicon Quantum que nous avons configuré dans la section précédente.
Configuration du réseau
Pour ajouter le réseau Ethernet, procédez comme suit :
Etape
Action
1
Trouvez le répertoire Communications dans le Navigateur de projet.
2
Cliquez avec le bouton droit de la souris sur le sous-répertoire Réseau du répertoire Communications.
3
Sélectionnez l’option Nouveau réseau pour afficher la boîte de dialogue Ajouter réseau.
4
Faites défiler la zone Liste des réseaux disponibles jusqu’à Ethernet.
5
Entrez un nom parlant pour votre réseau dans le champ Changer nom (NOE77101 dans notre exemple).
6
Cliquez sur OK.
Liaison du réseau au module NOE 77101
Pour lier le nouveau réseau Ethernet au module NOE 77101, procédez comme suit.
Etape
Action
1
Double-cliquez sur Bus local dans le Navigateur de projet pour afficher la configuration du rack.
2

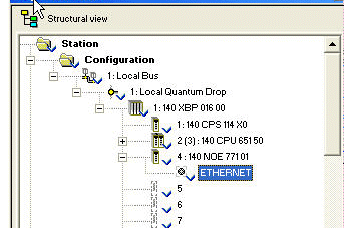

Développez la Station Quantum locale pour afficher le port ETHERNET sous le 140 NOE 77101.
3
Double-cliquez sur le port ETHRNET pour afficher l’écran de liaison du réseau.
4
Sous Sélectionnez un réseau, faites défiler la liste jusqu’au nom de votre réseau logique (NOE77101 dans notre exemple).
5
Cochez la case de validation située dans la barre d'outils supérieure pour confirmer la configuration du lien réseau.
Attribution d'une adresse IP au module 140 NOE 771 01
Pour attribuer une adresse IP au module de communication 140 NOE 771 01, procédez comme suit :
Etape
Action
1
Trouvez le répertoire Communications\Réseaux dans le Navigateur de projet.
2
Double-cliquez sur votre nouveau réseau logique (NOE77101 dans notre exemple) pour ouvrir l’écran de configuration du NOE077101.
3
Cliquez sur Configuré dans le groupe Configuration de l'adresse IP (zone entourée ci-dessus).
Remarque : contactez votre administrateur réseau et demandez-lui l’adresse IP, le masque de sous-réseau et l'adresse de la passerelle avant de passer à l'étape suivante.
4
Entrez les valeurs appropriées dans les champs Adresse IP, Masque de sous-réseau et Adresse de passerelle.
5
Cochez la case de validation située dans la barre d'outils du haut pour confirmer les paramètres de configuration IP.
