Configuration du rack à l'aide de Control Expert
|
|
|
Traduction de la notice originale
|
|
Etape
|
Action
|
|---|---|
|
1
|
Démarrez le logiciel Control Expert.
|
|
4
|
Sélectionnez Nouveau dans le menu Fichier pour créer un projet.
|
|
5
|

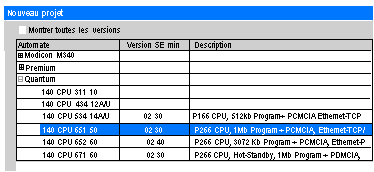

Dans la boîte de dialogue Nouveau projet, développez la famille Quantum afin de sélectionner votre processeur (le 140 CPU 65150 dans notre exemple).
 |
|
6
|

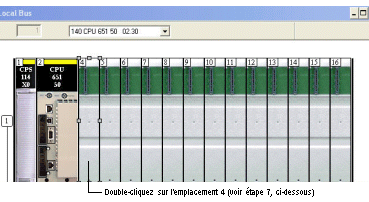

Dans le Navigateur du projet, cliquez deux fois sur Station → Configuration → Bus automate pour accéder à la configuration du rack local (voir ci-dessous).
  |
|
7
|

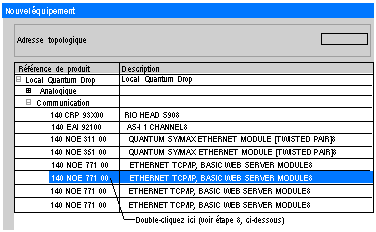

Cliquez deux fois sur l'emplacement 4 pour afficher la boîte de dialogue Nouvel équipement présentant le catalogue matériel.
 |
|
8
|
Cliquez deux fois sur le module qui occupe l'emplacement 4 (140 NOE 771 01 dans notre exemple, comme indiqué ci-dessous).
Remarque : vous pouvez aussi cliquer sur le module et le déplacer vers l'emplacement sélectionné dans le rack.
|
|
9
|
Répétez l'étape 8 pour chaque module inclus dans la configuration.
|
