Interconnexion de la redondance d'UC

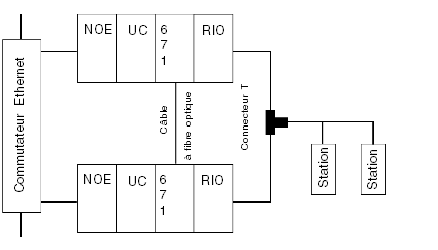

Le diagramme ci-après présente les relations existant entre deux systèmes redondants au sein d'un système de redondance d'UC. Deux contrôleurs 140 CPU 67• 6• sont connectés via une liaison constituée d'un câble à fibre optique. Les RIO sont connectées entre elles (par l'intermédiaire du câble à fibre optique) ainsi qu'aux stations RIO.
NOTE : les trois règles ci-après doivent être observées.
-
Les deux systèmes doivent être identiques.
-
L'ordre des modules dans chaque rack doit être le même.
-
Les versions logicielles doivent être identiques.
Schneider Electric vous recommande de connecter les modules NOE au même commutateur. En effet, les modules NOE communiquent entre eux afin de permuter l'adresse IP.
Il est recommandé de connecter les modules au même commutateur pour deux raisons :
-
en cas d'échec de communication entre les modules NOE, le temps de permutation augmente,
-
pour réduire le risque d'échec, connectez les deux modules NOE au même commutateur.
De plus, les commutateurs doivent se trouver sur le même sous-réseau.
