Affichage du bus d'extension d'entrées/sorties dans le navigateur du projet
(Traduction du document original anglais)
Présentation
Lorsque vous déclarez un coupleur TSX ESY 007 sur le rack automate, le bus d'extension d'E/S est représenté dans le répertoire Configuration du navigateur du projet. Le numéro du bus d'extension d'E/S est calculé automatiquement par Control Expert. Cette valeur n'est pas modifiable.
Après avoir déclaré tous les équipements Série 7 sur le bus d'extension d'E/S et validé la configuration, les modules Série 7 apparaissent eux aussi sur le bus d'extension d'E/S du navigateur du projet. Chaque module apparaît avec son numéro d'adresse. L'affichage du bus d'extension d'E/S et des équipements Série 7 permet de connaître de façon simple leur adressage topologique.

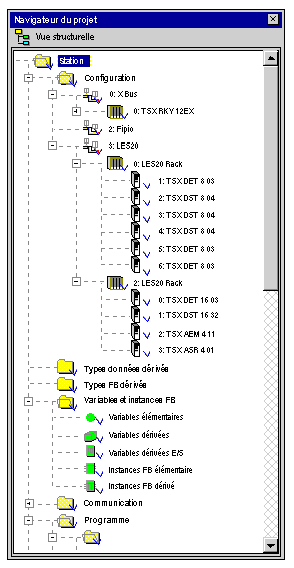

La figure suivante représente le bus LES20 avec ses modules Série 7 dans le navigateur du projet :
Dans le navigateur du projet, le bus d'extension d'E/S est représenté par LES20.
