Adressage des objets langage associés aux équipements Série 7 connectés sur le bus d'extension d'entrées/sorties

Présentation

L'acquisition des entrées et la mise à jour des sorties des équipements Série 7 connectés au bus d'extension d'E/S est effectuée de deux manières différentes en fonction du type de voie de chaque équipement :

en automatique, respectivement au début et à la fin de chaque cycle de la tâche dans laquelle ils sont configurés pour les objets d'E/S implicites TOR et ANA,
par messagerie avec utilisation de l'EF SEND_REQ pour les objets à base de registres étendus et registres messages.

Le programme utilisateur a accès à ces entrées et ces sorties par les objets langage.

L'adressage est défini de la manière suivante :

%	I,Q,IW,QW \	b.1 \	r .	m .	c
Symbole	Type d'objet	Numéro de bus suivi de .1	N° de rack	Position du module	Voie

Syntaxe

Le tableau ci-dessous décrit les différents éléments constituant l'adressage :

Famille	Elément	Valeurs	Signification
Symbole	%	-	-
Type d'objet	I Q IW QW	-	Image de l'entrée TOR du module, Image de la sortie TOR du module, Image de l'entrée analogique du module, Image de la sortie analogique du module. Ces informations sont échangées de manière automatique à chaque cycle de la tâche à laquelle elles sont attachées.
N° bus	b	2 à 999	Numéro de bus (attribué par Control Expert)
N° de rack	r	0 à 15	Numéro du rack Série 7
Position du module	m	0 à 7	Numéro du module Série 7
Voie	c	0 à 15	Numéro de la voie

NOTE : le coupleur TSX ESY 007 ne permet pas de représenter de manière directe ou dynamique des tableaux d'objets langage (par exemple, %Q\3.1\2.1.0[5], %Q\3.1\2.1.0:16).

Exemple

%I\3.1\0.2.6 signifie : entrée 6 du module Série 7 à l'emplacement 2 du rack 0 (anciennement I2,6 en PL7-3).

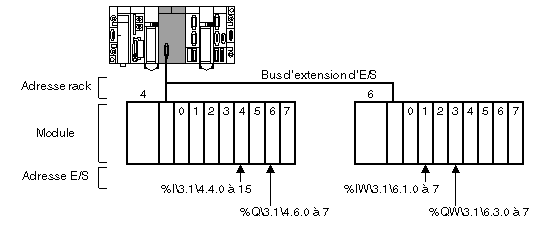

Illustration

Adressage d'un bit de mot d'une variable analogique

Pour adresser un bit spécifique, utilisez la syntaxe suivante :

%	IW/QW	\b.1\	r .	m .	c	.0.	i
Symbole	Type d'objet	Numéro de bus suivi de .1	N° de rack	Position du module	Voie		Rang du bit

%IW\3.1\0.5.6.0.4 signifie : bit 4 de l'entrée analogique 6 du module Série 7 à l'emplacement 5 du rack 0 (anciennement IW5,6:X4 en PL7-3).

Adressage multiple

Lors de la connexion d'un ou plusieurs racks Série 7, veiller à ne pas attribuer à un rack une adresse déjà utilisée par un autre rack du bus.

Si deux racks ont la même adresse et :

les mêmes modules d'E/S, le coupleur TSX ESY 007 ne détecte aucune erreur sur les modules de sorties, mais détecte des erreurs de transmission sur les modules d'entrées,
ont en commun certains modules d'E/S, le coupleur TSX ESY 007 ne détecte aucune erreur sur les modules en double, mais détecte des erreurs de transmission sur les modules différents dans les deux racks.
