Détection d'un front

Présentation

Le module BMXERT1604T/H peut détecter le front d'un changement d'état sur chaque voie d'entrée TOR. Pour la fonction d'horodatage, le module détecte systématiquement les fronts montants et descendants.

Type de paramètre	Symbole du paramètre	Valeurs valides	Description
Configuration	Front de la voie x (x = 0 à 15)	0 : les deux (par défaut) 1 : montant (uniquement pour le compteur) 2 : descendant (uniquement pour le compteur)	Plage efficace	Voie
Configuration	Front de la voie x (x = 0 à 15)		Organisation	Chaque groupe

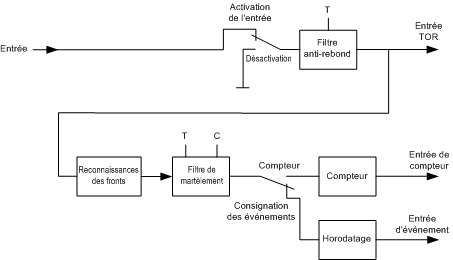

Le schéma suivant représente le traitement de l'entrée :
