Présentation
Le module BMXERT1604T/H reçoit le code horaire du port IRIG, du port DCF ou via le bus X (un seul format autorisé à la fois).
Les codes horaires externes ne fournissent pas seulement l'année, le mois, l'heure, la minute et la seconde (IRIG-B), mais également le front horaire à chaque seconde (IRIG-B) ou minute (DCF77). Ceci permet de synchroniser l'horloge interne du module avec l'horloge externe.
Les paramètres suivants sont fournis pour prendre en charge la fonction de synchronisation de l'heure :
Type de paramètre
Nom du paramètre
Valeurs valides
Détails
Configuration
Source SYNC de l'horloge
0 : Exécution libre/Horloge interne
1 : DCF77/Horloge externe
2 : IRIG-B/Horloge externe (par défaut)
3 : CPU/CRA Head/External Clock
Plage efficace :
Module
Organisation :
Groupe 0
Implicite
TIME_VALID
0 : Non valide
1 : Valide
Disponible dans :
DDT d'équipement
IODDT
Ecran Mise au point
Implicite
CLOCK_FAILURE
0 : Aucune défaillance
1 : Défaillance
Disponible dans :
DDT d'équipement
IODDT
Ecran Mise au point
Implicite
CLOCK_NOT_SYNC
0 : Synchronisé
1 : Non synchronisé
Disponible dans :
DDT d'équipement
IODDT
Ecran Mise au point
Source SYNC de l'horloge
Source
Type
Description
Exécution libre
Horloge interne
Le module utilise l'horloge interne. Une fois le module initialisé, l'heure de début est remplacée par 1970-01-01 00:00:00:000, comme défini dans la norme CEI 61850.
DCF77
Horloge externe
L'heure est synchronisée sur un code horaire reçu sur le port d'entrée DCF.
IRIG-B
Horloge externe
L'heure est synchronisée sur un code horaire reçu sur le port d'entrée IRIG.
UC/Module de communication CRA
Horloge externe
L'heure est synchronisée via le bus X avec :
  • l'UC lorsque le module BMXERT1604T/H se trouve dans la station locale ;
  • le module de communication CRA lorsque le module BMXERT1604T/H se trouve dans une station distante X80.
NOTE : lorsque des options d'horloge externe sont sélectionnées, le module BMXERT1604T/H reste en mode d'exécution libre (c'est-à-dire débutant à 1970-01-01 00:00:00:000 après l'initialisation) jusqu'à la première synchronisation réussie avec l'horloge externe.
Défaut d'horloge
Un bit de message d'erreur est activé si le module détecte que la trame horaire est non valide. Lorsque la source d'horloge externe est sélectionnée, un bit de message d'erreur est confirmé et l'horloge externe est considérée comme non valide.
Les trames horaires sont considérées non valides dans les conditions suivantes :
Ce bit est effacé lorsqu'une trame horaire valide est reçue et est continue à l'heure interne courante. La valeur initiale est de 1 après le démarrage.
NOTE : lorsque l'option Exécution libre/Horloge interne est sélectionnée, CLOCK_FAILURE reste à 0.
Horloge non synchronisée
Lorsque la source d'horloge externe est sélectionnée, la synchronisation dure 10 s (IRIG-B) ou 10 min (DCF-77 ou UC/Module de communication CRA), mais n'aboutit pas. Ce bit est confirmé pour déclarer l'horloge non synchronisée (CLOCK_NOT_SYNC). Il est effacé dès que l'heure est synchronisée. Après l'initialisation, ce bit reste à 1 jusqu'à la première synchronisation réussie.
NOTE : lorsque l'option Exécution libre/Horloge interne est sélectionnée, CLOCK_NOT_SYNC reste à 1.
Heure correcte
La valeur de ce bit est conditionnée par l'option Source SYNC de l'horloge, ainsi que par l'état des bits CLOCK_FAILURE et CLOCK_NOT_SYNC.
Le comportement du voyant (T), qui indique l'état de synchronisation sur l'écran d'affichage, varie selon ces paramètres :
Source SYNC de l'horloge
CLOCK_FAILURE
CLOCK_NOT_SYNC
TIME_VALID
Voyant (T) (vert)
IRIG-B, DCF77 ou UC/Module de communication CRA
0
0
1
Allumé
IRIG-B ou DCF77
1
0
0
Scintillant
UC/Module de communication CRA
0
1
0
IRIG-B, DCF77 ou UC/Module de communication CRA
1
1
0
Eteint
Horloge Interne
0
1
0
NOTE : quel que soit leur état, les bits de qualité d'heure (TIME_VALID, CLOCK_FAILURE et CLOCK_NOT_SYNC) n'interrompent pas l'enregistrement des événements concernant le module BMXERT1604T/H.
NOTE : avec une horloge externe IRIG-B, si les normes IEEE1344 et IEEE C37.118 ne sont pas prises en charge, les bits CLOCK_FAILURE et CLOCK_NOT_SYNC peuvent prendre la valeur 1 pendant le passage entre l'heure d'été et l'heure standard.
Dans tous les cas, 13 secondes (horloge externe IRIG-B) ou 13 minutes (horloge externe DCF77 ou UC/Module de communication CRA) après le passage entre l'heure d'été et l'heure standard, l'horodatage est synchronisé avec l'horloge externe, quel que soit l'état des bits d'erreur. Une fois synchronisés, les bits CLOCK_FAILURE et CLOCK_NOT_SYNC sont réinitialisés.
Mode rattrapage
Lorsque l'acquisition du front horaire repose sur une source externe, le module BMXERT1604T/H compare la nouvelle heure acquise avec l'heure interne (courante) :
Comparaison
Action
La nouvelle heure est postérieure à l'heure interne.
L'heure interne est immédiatement mise à jour par rapport à l'heure externe.
La nouvelle heure est antérieure à l'heure interne.
Le module BMXERT1604T/H passe en mode rattrapage, tel que décrit ci-dessous.

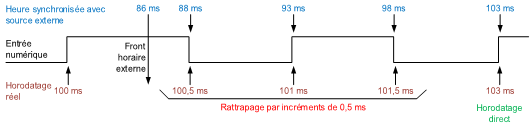

En mode rattrapage, le module conserve l'heure synchronisée en externe. L'événement entrant suivant sera horodaté selon la formule horodatage du dernier événement + 0,5 ms :
Lorsque l'heure synchronisée en externe courante est postérieure à l'horodatage du dernier événement, elle peut être utilisée directement pour le nouvel événement entrant. Le mode rattrapage prend alors fin.
NOTE : En mode rattrapage, la valeur TimeAccuracy est définie sur 0xx11011 de sorte que les événements enregistrés soient à l'état ClockInSync.
