Configuration des E/S des modules d'entrée TOR
Traduction de la notice originale
A propos de nous
Description
Cette section fournit des informations sur la configuration des modules d'entrée à 8, 16, 24, 32 et 96 points.
Modules d'entrée à 8 points
Le module d'entrée à 8 points est le suivant :
Adressage plat
Les modules d'entrée listés ci-dessus peuvent être configurés comme 8  références %I contiguës ou comme un mot %IW. Pour obtenir une description de l'accès aux points d'entrée, reportez-vous à la section Numérotation des bits d'E/S TOR.
Adressage topologique
Les tableaux ci-après montrent les adresses topologiques des modules d'entrée à 8 points.
Les adresses topologiques sont au format d'affectation des bits :
Point
Objet d'E/S
Commentaire
Entrée 1
%I[\b.e\]r.m.1
Valeur
Entrée 2
%I[\b.e\]r.m.2
Valeur
• • •
Entrée 7
%I[\b.e\]r.m.7
Valeur
Entrée 8
%I[\b.e\]r.m.8
Valeur
Les adresses topologiques sont au format d'affectation des mots :
Point
Objet d'E/S
Commentaire
Mot d'entrée 1
%IW[\b.e\]r.m.1.1
Valeur
Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement du module.
Octet d'état d'affectation des E/S
Aucun octet d'état d'affectation des E/S n'est associé à ces modules.
Modules d'entrée à 16 points
Les modules d'entrée à 16 points sont les suivants :
Adressage plat
Les modules d'entrée listés ci-dessus peuvent être configurés comme 16  références %I contiguës ou comme un mot %IW. Pour obtenir une description de l'accès aux points d'entrée, reportez-vous à la section Numérotation des bits d'E/S TOR.
Adressage topologique
Les tableaux ci-après montrent les adresses topologiques des modules d'entrée à 16 points.
Les adresses topologiques sont au format d'affectation des bits :
Point
Objet d'E/S
Commentaire
Entrée 1
%I[\b.e\]r.m.1
Valeur
Entrée 2
%I[\b.e\]r.m.2
Valeur
• • •
Entrée 15
%I[\b.e\]r.m.15
Valeur
Entrée 16
%I[\b.e\]r.m.16
Valeur
Les adresses topologiques sont au format d'affectation des mots :
Point
Objet d'E/S
Commentaire
Mot d'entrée 1
%IW[\b.e\]r.m.1.1
Valeur
Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement du module.
Octet d'état d'affectation des E/S
Aucun octet d'état d'affectation des E/S n'est associé à ces modules.
Module d'entrée à 24 points
Il n'y a qu'un module d'entrée à 24 points :
Adressage plat

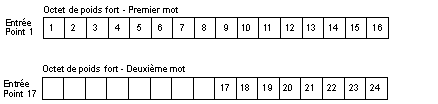

Le module d'entrée ci-dessus peut être configuré comme 24 références d'entrée %I TOR contiguës ou comme deux mots d'entrée %IW contigus au format ci-dessous. Pour obtenir une description de l'accès aux points d'entrée, reportez-vous à la section Numérotation des bits d'E/S TOR.
Adressage topologique
Les tableaux ci-après montrent les adresses topologiques des modules d'entrée à 24 points.
Les adresses topologiques sont au format d'affectation des bits :
Point
Objet d'E/S
Commentaire
Entrée 1
%I[\b.e\]r.m.1
Valeur
Entrée 2
%I[\b.e\]r.m.2
Valeur
• • •
Entrée 23
%I[\b.e\]r.m.23
Valeur
Entrée 24
%I[\b.e\]r.m.24
Valeur
Les adresses topologiques sont au format d'affectation des mots :
Point
Objet d'E/S
Commentaire
Mot d'entrée 1
%IW[\b.e\]r.m.1.1
Valeur
Mot d'entrée 2
%IW[\b.e\]r.m.1.2
Valeur
Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement du module.
Octet d'état d'affectation des E/S
Aucun octet d'état d'affectation d'E/S n'est associé à ce module.
Modules d'entrée à 32 points
Les modules d'entrée à 32 points sont les suivants :
Pour obtenir des informations sur l'adressage du module 140 DSI 353 00, reportez-vous à la section Adressage.
Adressage plat

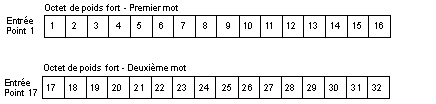

Les modules d'entrée listés ci-dessus peuvent être configurés comme 32 références d'entrée %I TOR contiguës ou comme deux mots d'entrée %IW contigus au format ci-dessous. Pour obtenir une description de l'accès aux points d'entrée, reportez-vous à la section Numérotation des bits d'E/S TOR.
Adressage topologique
Les tableaux ci-après montrent les adresses topologiques des modules d'entrée à 32 points.
Les adresses topologiques sont au format d'affectation des bits :
Point
Objet d'E/S
Commentaire
Entrée 1
%I[\b.e\]r.m.1
Valeur
Entrée 2
%I[\b.e\]r.m.2
Valeur
• • •
Entrée 31
%I[\b.e\]r.m.31
Valeur
Entrée 32
%I[\b.e\]r.m.32
Valeur
Les adresses topologiques sont au format d'affectation des mots :
Point
Objet d'E/S
Commentaire
Mot d'entrée 1
%IW[\b.e\]r.m.1.1
Valeur
Mot d'entrée 2
%IW[\b.e\]r.m.1.2
Valeur
Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement du module.
Octet d'état d'affectation des E/S
Aucun octet d'état d'affectation des E/S n'est associé à ces modules.
Modules d'entrée à 96 points
Il n'existe qu'un seul module d'entrée à 96 points :

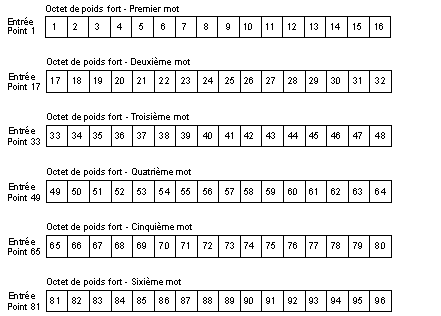

Adressage plat
Les informations suivantes concernent le module d'entrée 140DDI36400. Pour obtenir une description de l'accès aux points d'entrée, reportez-vous à la section Numérotation des bits d'E/S TOR.
Adressage topologique
Les tableaux ci-après montrent les adresses topologiques des modules d'entrée à 96 points.
Les adresses topologiques sont au format d'affectation des bits :
Point
Objet d'E/S
Commentaire
Entrée 1
%I[\b.e\]r.m.1
Valeur
Entrée 2
%I[\b.e\]r.m.2
Valeur
• • •
Entrée 95
%I[\b.e\]r.m.95
Valeur
Entrée 96
%I[\b.e\]r.m.96
Valeur
Les adresses topologiques sont au format d'affectation des mots :
Point
Objet d'E/S
Commentaire
Mot d'entrée 1
%IW[\b.e\]r.m.1.1
Valeur
Mot d'entrée 2
%IW[\b.e\]r.m.1.2
Valeur
Mot d'entrée 3
%IW[\b.e\]r.m.1.3
Valeur
Mot d'entrée 4
%IW[\b.e\]r.m.1.4
Valeur
Mot d'entrée 5
%IW[\b.e\]r.m.1.5
Valeur
Mot d'entrée 6
%IW[\b.e\]r.m.1.6
Valeur
Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement du module.
Octet d'état d'affectation des E/S
Aucun octet d'état d'affectation des E/S n'est associé à ce module.
