Adressage

Adressage plat

Ce module nécessite 64 références d'entrée contiguës (%I), 32 pour les données d'entrée et 32 pour un signal de défaut de filerie, ou 4 mots d'entrée contigus (%IW), 2 pour les données d'entrée et 2 pour un signal de défaut de filerie. Les mots de données respectent le format suivant.

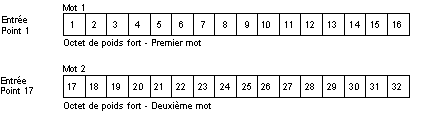

Mots d'entrée (données) :

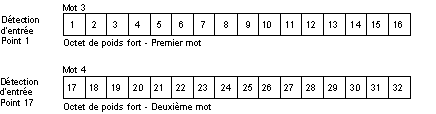

Mots d'entrée (détection) :

Adressage topologique

Les adresses topologiques sont au format de l'affectation des bits :

Point	Objet d'E/S	Commentaire
Entrée 1	%I[\b.e\]r.m.1.1	Valeur
Entrée 2	%I[\b.e\]r.m.2.1	Valeur
• • •
Entrée 31	%I[\b.e\]r.m.31.1	Valeur
Entrée 32	%I[\b.e\]r.m.32.1	Valeur
Défaut filerie 1	%I[\b.e\]r.m.1.2	Valeur
Défaut filerie 2	%I[\b.e\]r.m..2.2	Valeur
• • •
Défaut filerie 31	%I[\b.e\]r.m.31.2	Valeur
Défaut filerie 32	%I[\b.e\]r.m.32.2	Valeur

Les adresses topologiques sont au format de l'affectation des mots :

Point	Objet d'E/S	Commentaire
Mot d'entrée 1	%IW[\b.e\]r.m.1.1	Valeur
Mot d'entrée 2	%IW[\b.e\]r.m.1.2	Valeur
Mot d'entrée 3	%IW[\b.e\]r.m.1.3	Drapeau de défaut de filerie
Mot d'entrée 4	%IW[\b.e\]r.m.1.4	Drapeau de défaut de filerie

Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement du module.

Octet d'état d'affectation des E/S

Les huit bits de l'octet d'état d'affectation des E/S sont utilisés de la manière suivante :
