Méthodes de câblage en zone protégée
Le câblage à sécurité intrinsèque entre des modules à sécurité intrinsèque Quantum et des unités placées en zone dangereuse doit être séparé des autres types de câblage. Ce câblage peut être réalisé grâce aux méthodes suivantes :
-
séparation des chemins, passages ou conduits de câbles de couleur bleue ;
-
utilisation des cloisons métalliques reliées à la terre ou des partitions isolées entre les câblages à sécurité intrinsèque et les câblages standard ;
-
respect d'une distance de 50 mm entre les câblages à sécurité intrinsèque et standard. Pour cette méthode, les deux types de câbles (intrinsèque et non intrinsèque) doivent être rassemblés en faisceaux distincts de façon à maintenir la séparation requise.
Identification et étiquetage
Le câblage à sécurité intrinsèque doit être correctement identifié et étiqueté. Le codage de couleur bleu ciel doit être utilisé pour tout câblage à sécurité intrinsèque. Sur tous les modules à sécurité intrinsèque Quantum, le connecteur de câblage du bornier est en bleu, contrairement aux modules non dotés d'une sécurité intrinsèque.
Les chemins, passages de câbles et fils à découvert doivent tous porter l'étiquette "Câblage à sécurité intrinsèque" avec une distance maximale de 7,62 m entre chaque étiquette.
Type de câble et mise à la terre
Des câbles blindés à paire torsadée doivent être utilisés pour chacune des paires d'entrées ou de sorties connectées au bornier bleu du module à sécurité intrinsèque Quantum. La dimension des câbles peut être comprise entre 20 AWG et 12 AWG. Le blindage de chaque câble à paire torsadée doit être relié aux vis de terre du rack, à l'extrémité du module et laissé à découvert au niveau de l'extrémité de la connexion de l'unité placée dans une zone dangereuse. La fiche d'instruction livrée avec chaque module à sécurité intrinsèque Quantum contient un schéma de câblage propre à ce type de module.

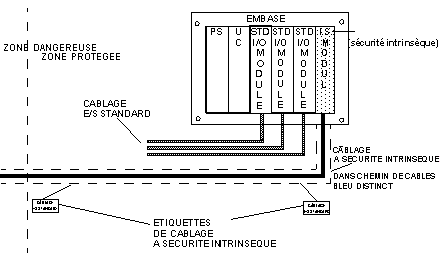

Schéma de câblage à sécurité intrinsèque
Le schéma ci-dessous représente un module à sécurité intrinsèque Quantum utilisant un chemin de câble distinct pour isoler son câblage externe de la zone dangereuse. Ce n'est qu'une possibilité de câblage parmi d'autres pour ce module. Il est également possible de mettre en faisceau les câbles à sécurité intrinsèque et de les placer dans la même gorge de câblage que les câbles non dotés d'une sécurité intrinsèque, également mis en faisceaux, et positionnés dans le respect de la distance minimale de 60 centimètres entre les conduits de câblage.
Questions relatives aux méthodes de câblage à sécurité intrinsèque
Les informations relatives aux méthodes de câblage à sécurité intrinsèque sont d'ordre général et ne font pas mention des consignes d'installation pour un site en particulier. Les questions relatives aux consignes de câblage à sécurité intrinsèque de votre site doivent être adressées aux organismes d'homologations gouvernementales répertoriées dans ce document.
