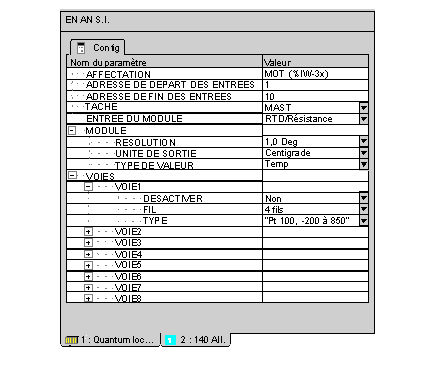

Configuration des paramètres
|
|
|
Traduction de la notice originale
|
|
Configuration des paramètres
|
|
|
Traduction de la notice originale
|
|
Nom
|
Valeur par défaut
|
Options
|
Description
|
|---|---|---|---|
|
Affectation
|
MOT (%IW-3X)
|
-
|
|
|
Adresse de départ des entrées
|
1
|
-
|
|
|
Adresse de fin des entrées
|
10
|
-
|
|
|
Tâche
(Grisé si le module est installé autrement qu'en local)
|
MAST
|
FAST
AUX0
AUX1
AUX2
AUX3
|
Défini sur MAST si le module est installé autrement qu'en local
|
|
Entrée du module
|
RTD/Résistance
|
TC/mV
|
Pour l'entrée de module TC/mV, voir Paramètres et valeurs par défaut (TC)
|
|
Module
|
|||
|
Résolution
|
1,0 Deg
|
0,1 Deg
|
|
|
Unité de sortie
|
Centigrade
|
Fahrenheit
|
|
|
Type de valeur
|
Temp
|
Valeur brute
|
|
|
Voie1
|
|||
|
Désactiver
|
Non
|
Oui
|
|
|
Fil
|
4 fils
|
2 fils
3 fils
|
|
|
Type
|
"Pt 100, -200 à 850"
|
"Pt 200, -200 à 850"
"Pt 500, -200 à 850"
"Pt 1000, -200 à 850"
"Ni 100, -60 à 180"
"Ni 200, -60 à 180"
"Ni 500, -60 à 180"
"Ni 1000, -60 à 180"
"R, 0 à 766,66 ohms"
"R, 0 à 4 000 ohms"
"Apt 100, -100 à 450"
"Apt 200, -100 à 450"
"Apt 500, -100 à 450"
"Apt 1000, -100 à 450"
|
|
|
Voie2 à Voie8
|
Voir Voie1
|
||
|
Nom
|
Valeur par défaut
|
Options
|
Description
|
|---|---|---|---|
|
Entrée du module
|
RTD/Résistance
|
TC/mV
|
Pour l'entrée de module RTD/Résistance,voir Paramètres et valeurs par défaut (RTD)
|
|
Module
|
|||
|
Résolution
|
1,0 Deg
|
0,1 Deg
|
|
|
Unité de sortie
|
Centigrade
|
Fahrenheit
|
|
|
Compensateur soudure froide
|
Intégré
|
Voie1
|
|
|
Voie1
|
|||
|
Non installé
|
Non
|
Oui
|
|
|
Amplificateur sorties brutes
|
25
|
100
|
|
|
Test circuit ouvert
|
Non
|
Oui
|
|
|
Type
|
Non défini
|
J, Gain=25
K, Gain=25
E, Gain=25
T, Gain=100
S, Gain=100
R, Gain=100
B, Gain=100
|
|
|
Voie2 à Voie8
|
Voir Voie1
|
||
