Voyants

Etiquette de la version

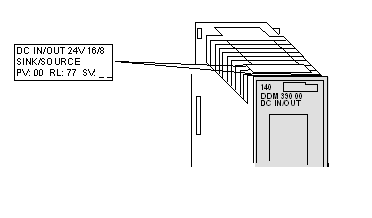

La figure suivante indique l’emplacement de l’étiquette de la version.

Illustration

Le tableau ci-dessous présente les voyants du module 140 DDM 390 00.

Descriptions

Le tableau ci-dessous décrit les voyants du module 140 DDM 390.

Voyants	Couleur	Signification (voyant allumé)
Active	Vert	La communication avec le bus fonctionne.
F	Rouge	Un défaut (externe au module) a été détecté.
1 ... 8 (colonnes de gauche)	Vert	Le point de sortie et la voie indiqués sont allumés.
1 ... 16 (deux colonnes de droite)	Vert	Le point d'entrée et la voie indiqués sont allumés.
