Le module d'entrée commun plus 2x8 / de sortie commun moins 2x4 24 V cc accepte et permet la commutation des entrées/sorties 24 V cc et doit être utilisé avec des équipements d’entrée commun plus et de sortie commun moins.
Cette section contient une photographie du panneau avant du module 140 DDM 390 00.

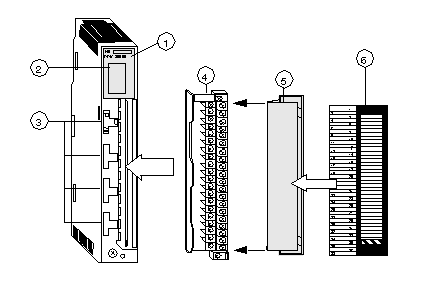

La figure ci-dessous montre le module d'E/S et ses composants.
1
Numéro du modèle, description du module, code couleur
2
Affichage des voyants
3
Coupe-circuits (à fusibles)
4
Bornier de câblage
5
Face amovible
6
Étiquette d’identification client (repliez l'étiquette et placez-la à l'intérieur de la face amovible)
NOTE : Le bornier de câblage (Modicon n° 140 XTS 002 00) doit être commandé séparément. (Le bornier inclut la face amovible et une étiquette).
