Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Type de module
|
8 sorties, NO (normalement ouvert) / NF (normalement fermé)
|
|
Alimentation externe
|
Non requise pour ce module
|
|
Puissance dissipée
|
2,75 W +0,5 W x points d'entrée activés
|
|
Courant bus consommé (module)
|
560 mA
|
|
Affectation des E/S
|
0,5 mot de sortie
|
|
CA
|
20 à 250 VCA
|
|
CC
|
5 à 30 VCC
30 à 150 VCC (courant de charge réduit)
|
|
Chaque point
|
2 A max. à 250 VCA à 60°C air ambiant, charge résistive, 5A à 40°C : voir la courbe de réduction de charge ci-dessous
Charge du voyant tungstène 2 A
3 A pour un facteur de puissance de 0,4
1/4 hp à 125 / 250 VCA
|
|
Chaque point (30 à 150 VCC)
|
300 mA (charge résistive)
100 mA (L/R = 10 ms)
|
|
Courant de module maximum
|

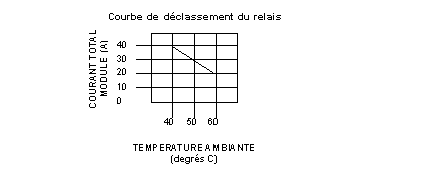

40 A (voir la courbe de déclassement ci-dessous)
|
|
Courant de choc (max.)
|
Charge capacitive 20 A à t = 10 ms
|
|
Courant de charge minimum
|
50 mA
Remarque : courant de charge minimum si le contact est utilisé à des charges nominales de 5 à 150 VCC ou 20 à 250 VCA
|
|
Fuite état désactivé
|
< 100 μA
|
|
Sortie vers sortie
|
1 780 VCA eff pendant 1 minute
|
|
Terrain vers bus
|
1 780 VCA eff pendant 1 minute
2 500 VCC pendant 1 minute
|
|
OFF - ON
|
10 ms (maxi.)
|
|
ON - OFF
|
20 ms (maxi.)
|
|
Type de relais
|
Forme C, contacts NO/NF
|
|
Protection de contact
|
Varistance 275 V (interne)
|
|
Opérations mécaniques
|
10,000,000
|
|
Opérations électriques
|
200 000 (charge résistive à courant et tension maxi)
|
|
Opérations électriques (30 à 150 VCC) (voir remarque ci-dessous)
|
100 000 à 300 mA (charge résistive)
50 000 à 500 mA (charge résistive)
100 000 à 100 mA (L/R = 10 ms)
100 000 relais d’interposition (Westinghouse Style 606B, Westinghouse type SG, Struthers Dunn 219 x 13 XP)
|
|
Capacité de commutation
|
500 VA (charge résistive)
|
|
Interne
|
Aucun
|
|
Externe
|
Installé par l'utilisateur conformément aux réglementations électriques locales et nationales
|
