Schéma de câblage

Illustration

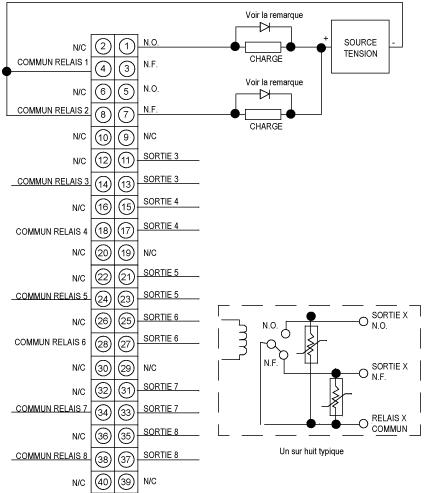

La figure ci-dessous montre le schéma de câblage du module 140 DRC 830 00.

Remarques à propos du schéma de câblage

Lors de la commutation de tension CC, il est recommandé de connecter la source à la broche commune et la charge au contact N.O. ou N.F.
Pour les charges inductives de 125 V CC, il est recommandé d’utiliser un dispositif de serrage externe pour prolonger la durée de vie des contacts de relais (1N 4004 ou équivalent).
NC = non connecté.
N.O. = Normalement ouvert.
N.F. = Normalement fermé.

NOTE : Lors du câblage du module d'E/S, utilisez des câbles d’une dimension maximale de 1 à 14 AWG ou de 2 à 16 AWG, la dimension minimale étant de 20 AWG.

NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.

AVIS

DESTRUCTION DE L'ADAPTATEUR

Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
Lors du serrage, maintenez fermement le connecteur.
Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.

Le non-respect de ces instructions peut provoquer des dommages matériels.
