Fusibles
Fusibles
Interne
Aucun
Externe
Protégez chaque point de sortie avec un fusible externe. Schneider Electric recommande d'utiliser un fusible 5 A de valeur T inférieure à 87.
DANGER
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE
Avant d'accéder aux fusibles,
  • coupez l'alimentation du module (pré-actionneurs) et
  • déconnectez le bornier.
  • Utilisez toujours un détecteur de tension à valeur nominale appropriée sur toutes les pinces de fusible du côté ligne et charge pour vérifier que l'alimentation est coupée.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
ATTENTION
SURINTENSITE VERS SORTIES
Protégez chaque point avec un fusible 5 A, 250 V.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Illustration

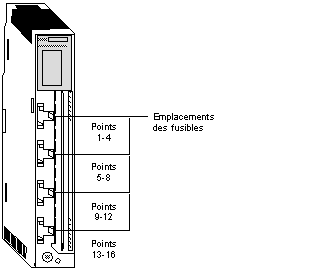

La figure ci-dessous montre les emplacements des fusibles du module 140 DAO 842 10.
