Spécifications
|
|
|
Traduction de la notice originale
|
|
Spécifications
|
|
|
Traduction de la notice originale
|
|
Type de module
|
16 sorties (4 groupes x 4 points)
|
|
Alimentation externe
|
85 à 253 V ca.
|
|
Puissance dissipée
|
1,85 W +1,1 V x total des courants de charge du module
|
|
Courant bus consommé (module)
|
350 mA
|
|
Affectation des E/S
|
1 mot de sortie
|
|
Détection de défaut
|
Détection de fusible fondu, perte d’alimentation
|
|
10 s
|
300 V ca.
|
|
1 cycle
|
400 V ca.
|
|
Tension de fonctionnement (max.)
|
85 à 253 V ca.
|
|
Station / point état activé
|
1,5 V ca.
|
|
Chaque point
|
4,0 A continu, 85 à 132 V ca eff
3,0 A continu, 170 à 253 V ca eff
|
|
Chaque groupe
|
4,0 A continu
|
|
Par module
|

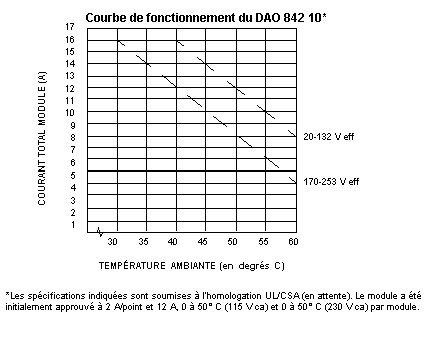

16 A en continu (voir le graphe ci-dessous)
|
|
Fréquence
|
47 à 63 Hz
|
|
Courant de charge minimum
|
5 mA
|
|
Fuite / point état désactivé (max.)
|
2,5 mA à 230 V ca
2 mA à 115 V ca
|
|
1 cycle
|
30 A par point, 45 A par groupe
|
|
2 cycles
|
20 A par point, 30 A par groupe
|
|
3 cycles
|
10 A par point, 25 A par groupe
|
|
dV/dT appliqué
|
400 V / μs
|
|
Groupe à groupe
|
1000 V ca eff pendant 1 minute, isolement galvanique
|
|
Sortie vers bus
|
1780 V ca eff pendant 1 minute
|
|
Protection des sorties (interne)
|
Suppression limitateur RC
|
|
OFF - ON
|
0,5 d'un cycle d'une ligne maxi
|
|
ON - OFF
|
0,5 d'un cycle d'une ligne maxi
|
