Illustration
ATTENTION
LECTURES INCORRECTES DUES AU NON-CABLAGE DES ENTREES
Lorsque le module est configuré pour des mesures de tension (aucun pontage ne doit être installé entre les bornes IN (+) et SENSE), si un câble est rompu, la lecture sera différente de zéro et imprévisible.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

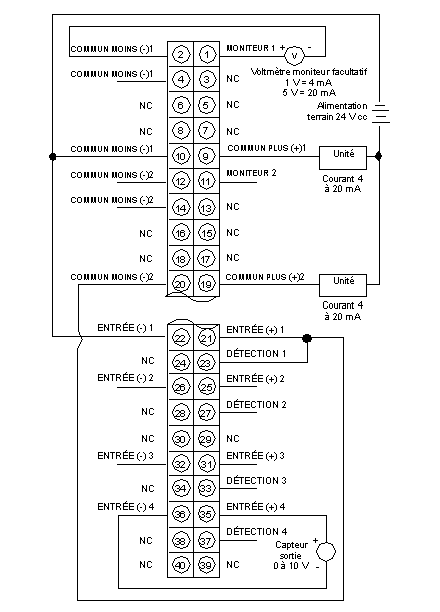

La figure ci-dessous montre le schéma de câblage du module d'entrée/sortie analogique 140 AMM 090 00.
Recommandation sur le câblage externe
Les informations suivantes correspondent au schéma de câblage ci-dessus.
Section de sortie 2 voies
Sorties de câblage typiques
Voie1
La sortie présente une connexion vers un appareil en unité externe et un moniteur facultatif.
Voie2
La sortie présente une connexion vers un appareil en unité externe et l'entrée de la voie 1.
Section d'entrée 4 voies
Entrées de câblage typiques
Voie1
La voie 1 montre une entrée de courant de 4 à 20 mA commandée par la voie 2 de la section de sortie.
Voie4
L'entrée montre une connexion vers un capteur de sortie de tension.
  1. Des pontages sont nécessaires entre les bornes ENTREE (+) et DETECTION pour toutes les plages d'entrée de courant.
  2. Les broches 1 à 20 sont des sorties.
    Les broches 21 à 40 sont des entrées.
  3. Utilisez un câble de signal blindé. Dans un environnement bruyant, il est conseillé d'utiliser des câbles blindés torsadés.
  4. Les câbles blindés doivent être raccordés à la terre de l'automate.
  5. Une barre de blindage (STB XSP 3000 et STB XSP 3010/3020) doit être utilisée pour relier le câble blindé à la terre.
  6. Pour les entrées, la tension de fonctionnement de voie à voie ne peut pas dépasser 30 VCC.
  7. NC = non connecté.
NOTE : VM est un voltmètre facultatif qui peut être branché pour lire une tension proportionnelle au courant. Le câblage de cette borne ne doit pas dépasser 1 m.
NOTE : Lors du câblage du module d'E/S, utilisez des câbles d’une dimension maximale de 1 à 14 AWG ou de 2 à 16 AWG, la dimension minimale étant de 20 AWG.
NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.
AVIS
DESTRUCTION DE L'ADAPTATEUR
  • Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
  • Lors du serrage, maintenez fermement le connecteur.
  • Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.
Le non-respect de ces instructions peut provoquer des dommages matériels.
