Les informations suivantes décrivent la manière dont les données échangées entre le module 140 SDI 953 00S et le module processeur sont affectées.
Sauf pour le mot de validité, les données décrites ici sont transférées depuis le module 140 SDI 953 00S à l'aide du mécanisme d'accès à la communication avec l'embase globale Quantum commun à l'ensemble des modules Quantum.
NOTE :
7 mots sont nécessaires à ce module :
-
1 mot dédié aux valeurs des voies ;
-
1 mot dédié aux problèmes de câblage ;
-
1 mot dédié à l'état de la voie (voie correcte/incorrecte) ;
-
1 mot dédié à l'état de l'alimentation (et numéro d'échange utilisé par le module) ;
-
2 mots utilisés par le module (CRC) ;
-
1 mot de validité (mot accessible par le module processeur uniquement).

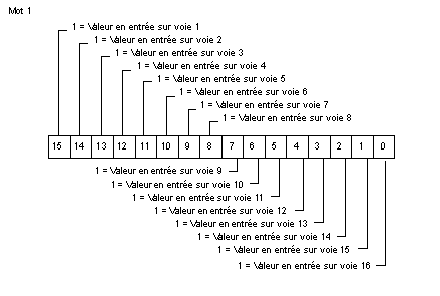

La figure suivante représente le registre du mot 1. Sur le bit 15, vous lisez la valeur d'entrée de la voie 1, sur le bit 14 vous lisez la valeur d'entrée de la voie 2, etc.
La figure suivante représente le registre du mot 2. La valeur 1 est affectée au bit 15 si aucun courant de fuite n'est détecté sur le capteur de la voie 1, au bit 14 pour la voie 2, etc.

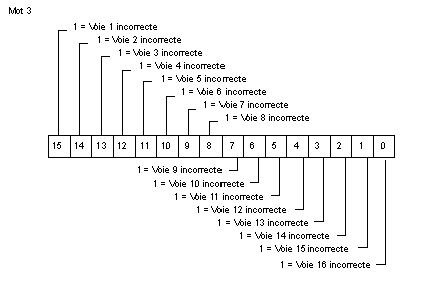

La figure suivante représente le registre du mot 3. La valeur 1 est affectée au bit 15 si la voie 1 a détecté une voie incorrecte, au bit 14 pour la voie 2, etc.
Sur le mot 4, le bit 15 est dédié à l'état de l'alimentation process. La valeur 1 lui est affectée si l'alimentation externe n'est plus détectée.
Les autres bits des mots 4, 5 et 6 sont utilisés par le module pour un contrôle interne :
Le mot de validité est un contrôle du système supplémentaire généré par le module processeur, qui utilise les données lues depuis le module d'entrée.
Ces erreurs activent le mot de validité :
-
câble rompu (active uniquement le bit correspondant du mot de validité) ;
-
voie incorrecte (active uniquement le bit correspondant du mot de validité) ;
-
alimentation process non détectée ;
-
erreur CRC ;
-
numéro d'échange incorrect.
En cas de détection d'une entrée défaillante (si la valeur 0 est affectée au mot 7), la valeur 0 est affectée à la voie correspondante (sur le mot 1).

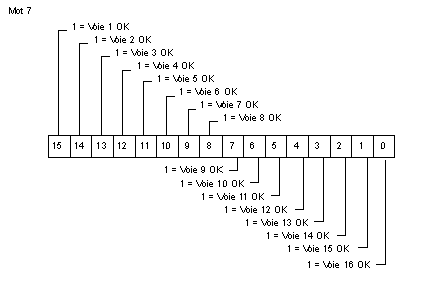

La figure suivante représente le registre du mot 7.
Bit 15 à 0 :
La valeur 1 est affectée à ces 16 bits lorsque aucune erreur n'est détectée.
