Configuration des paramètres

Modes de fonctionnement

Le module 140 SDI 953 00S est configurable.

La configuration comprend :

le numéro de station et d'emplacement (renseigné automatiquement par Control Expert) ;
le nombre maximal d'erreurs consécutives de CRC avant de déclarer un module défaillant.

En cas de détection d'une entrée défaillante (si la valeur 0 est affectée au mot 7), la valeur 0 est affectée à la voie correspondante (sur le mot 1).

Le module propose un diagnostic du processus qui permet au client de mettre au point l'interface du processus lors de la configuration (détection de l'alimentation process et de circuit ouvert).

Paramètres et valeurs par défaut

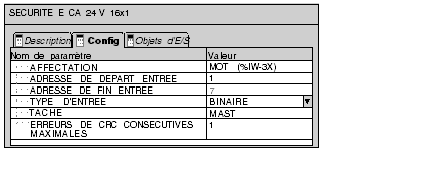

Fenêtre de configuration des paramètres.

Nom	Valeur par défaut	Options	Description
Affectation	MOT (%IW-3x)	-	-
Adresse de départ entrée	1	-	Dépend du nombre de modules.
Adresse de fin entrée	7	-	Dépend du nombre de modules.
Type d'entrée	BINAIRE	-	-
Tâche	MAST	-	-
Nombre maximal d'erreurs de CRC consécutives	1	-	Définit le nombre d'erreurs de communication nécessaires à la déclaration de défaillance du module.
