Modes de fonctionnement
La configuration du module 140 SDO 953 00S comprend :
NOTE : Le module n'utilise que l'interface de mots (%QW-4x). Bien que le module soit une sortie numérique, il ne peut pas être configuré pour utiliser l'interface de bits (%Q-0x).
En fonctionnement normal, le module 140 SDO 953 00S teste de manière cyclique l'électronique de son processus interne afin de détecter l'état des voies de sortie. Il exécute également un ensemble de tests de diagnostic sur son système interne et l'électronique de son processus interne.
Configuration de l'état de repli des sorties
Si le module 140 SDO 953 00S détecte une divergence des données de l'hôte, il place ses sorties en état de repli configuré.
Les sorties du module 140 SDO 953 00S disposent de trois états.
Dans l'écran de configuration des paramètres de Control Expert, vous pouvez configurer la position de sortie si le module n'est plus géré par le module processeur. Vous pouvez maintenir la dernière valeur ou en définir une autre.
Paramètres et valeurs par défaut

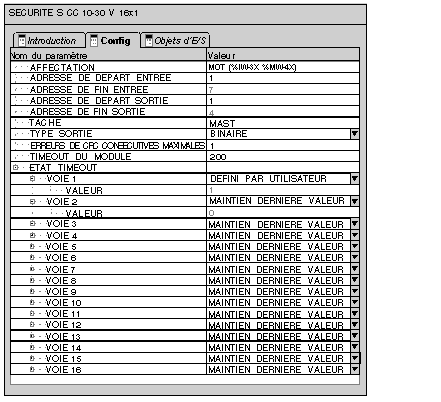

Fenêtre de configuration des paramètres.
Nom
Valeur par défaut
Options
Description
Affectation
MOT (%IW-3X %MW-4X)
-
-
Adresse de départ des entrées
1
-
Dépend du nombre de modules.
Adresse de fin des entrées
7
-
Adresse de départ des sorties
1
-
Dépend du nombre de modules.
Adresse de fin des sorties
4
-
Tâche
MAST
-
-
Type de sortie
BINAIRE
-
-
Nombre maximal d'erreurs de CRC consécutives
1
-
Définit le nombre d'erreurs de communication nécessaires à la déclaration de défaillance du module.
Timeout du module
200 ms
-
Définit la durée des sorties avant leur passage en position de repli si aucune communication n'est détectée depuis le module processeur.
Etat timeout
Voie 1
MAINTIEN DERNIERE VALEUR
DEFINI PAR UTILISATEUR
Position en cas de timeout.
...
Voie 16
MAINTIEN DERNIERE VALEUR
DEFINI PAR UTILISATEUR
Position en cas de timeout.
