Schéma de câblage
Traduction de la notice originale
A propos de nous
Précautions à observer
Il est recommandé d'utiliser une alimentation process qui ne reprend pas automatiquement après disjonction. Utilisez par exemple, 24 VCC 10 A ABL8 RPS24100 en mode manuel.
ATTENTION
SURINTENSITE AUX ENTREES
Utilisez des fusibles à action rapide pour protéger les composants électroniques du module en cas de surintensité. Une erreur de sélection des fusibles pourrait endommager le module.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Illustration

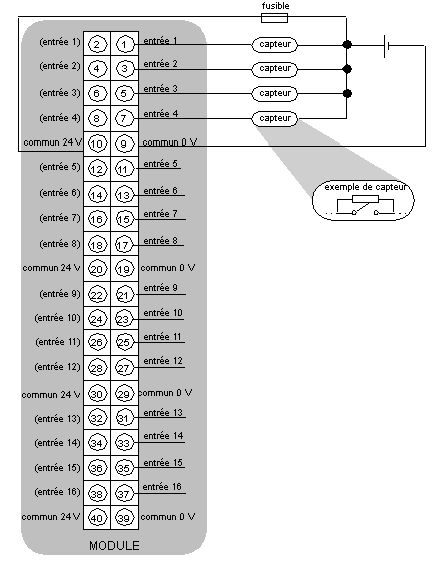

La figure ci-dessous représente le schéma de câblage du module 140 SDI 953 00S.
Alimentation :
24 V CC
Fusible :
1 A (fusion rapide)
Résistance de démarrage (dans l'exemple de capteur) :
15 kOhms
NOTE : Il n'existe qu'un seul groupe de 16 entrées. Tous les communs 24 V sont connectés en interne, de même que tous les communs 0 V. Les deux broches d'une même entrée (par exemple, les broches 1 et 2 de l'entrée 1) sont également connectées en interne, de sorte que vous pouvez utiliser indifféremment la broche de droite ou celle de gauche.
NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.
AVIS
DESTRUCTION DE L'ADAPTATEUR
  • Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
  • Lors du serrage, maintenez fermement le connecteur.
  • Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.
Le non-respect de ces instructions peut provoquer des dommages matériels.
Compréhension et utilisation de la détection de rupture de câble
Si le courant électrique entre l'entrée et le capteur est supérieur à 1 mA, le câble n'est pas considéré comme rompu. Si le courant électrique est inférieur à 1 mA, le câble est considéré comme rompu et le voyant rouge est allumé pour l'entrée correspondante.
Si vous installez des capteurs à contact sec, le voyant rouge de l'entrée correspondante est allumé à chaque fois que le contact est ouvert (le courant est de 0 mA). Pour résoudre ce problème et utiliser correctement la détection de rupture de câble, Schneider Electric recommande l'installation d'une résistance de démarrage sur les capteurs afin d'obtenir un courant minimum de 1 mA. Vous pouvez utiliser une résistance de démarrage de 15 kohms ou déterminer la valeur nécessaire. Reportez-vous à l'exemple de capteur dans la figure ci-dessus.
