Indicateurs
|
|
|
Traduction de la notice originale
|
|
Indicateurs
|
|
|
Traduction de la notice originale
|
|

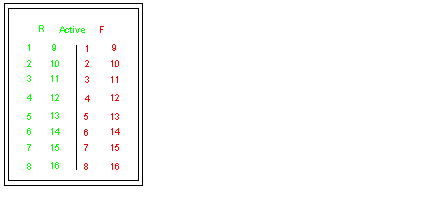

Type de voyant
|
ID du voyant
|
Couleur
|
Etat
|
Signification
|
|
Voyant d'état du système
|
R
|
Vert
|
Activé
|
Mise sous tension
|
|
Désactivé
|
Mise hors tension
|
|||
|
Active
|
Vert
|
Activé
|
Le module communique avec l'hôte.
|
|
|
Désactivé
|
Le module ne communique pas avec l'hôte.
|
|||
|
F
|
Rouge
|
Activé
|
Une erreur du diagnostic interne est détectée.
|
|
|
Désactivé
|
Aucune erreur du diagnostic interne n'est détectée.
|
|||
|
Voyant de voie
|
1 à 16.
|
Vert
|
Activé
|
La voie est allumée.
|
|
Désactivé
|
La voie est éteinte.
|
|||
|
Rouge
|
Activé
|
Voie non opérationnelle ou câble rompu détecté.
|
||
|
Désactivé
|
Voie et câble opérationnels.
|
