Toutes les caractéristiques des différents modules sont spécifiées pour un taux de charge de 60 % des voies simultanément mises à 1.
Si ce taux est supérieur, reportez‐vous à la courbe de déclassement suivante :

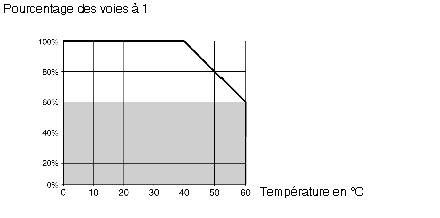

Déclassement en température des modules d'entrées/sorties TOR
Les modules de sorties à relais (TSX DSY 08R5/08R4D/08R5A/16R5) ne font pas l'objet de déclassement en température. L'utilisateur doit donc vérifier que la consommation globale sur l'alimentation 24 V est suffisante.
NOTE : Pour les sorties, le déclassement en température se fait à partir du courant maximum produit par les sorties actives.
Lorsque le module TSX DEY 32D3K est utilisé dans des conditions extrêmes (tension capteurs et température), vous devez respecter les conditions de déclassement présentées ci‐dessous.

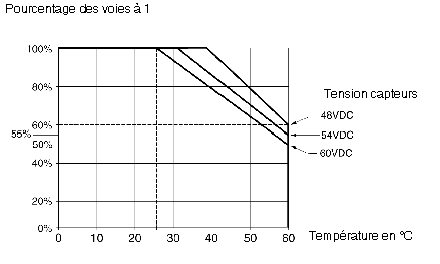

Déclassement en température du module d'E/S TORTSX DEY 32D3K.
Les courbes ci‐dessus indiquent le pourcentage des entrées simultanément mises à 1, en fonction :
