Raccordement du module TSX DEY 16D2
(Traduction du document original anglais)
A propos de nous
Présentation
Le module
TSX DEY 16D2
comporte 16 entrées 24 VCC, à logique positive de type 2.
Ce module est équipé d'un bornier de connexion débrochable permettant le raccordement des entrées.
Schéma de principe

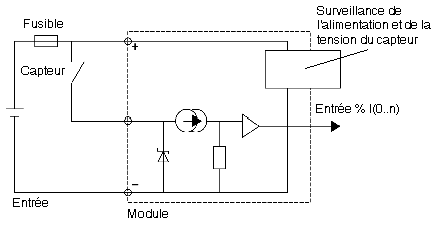

La figure ci‐dessous montre le schéma de principe d'une entrée.
Raccordement du module

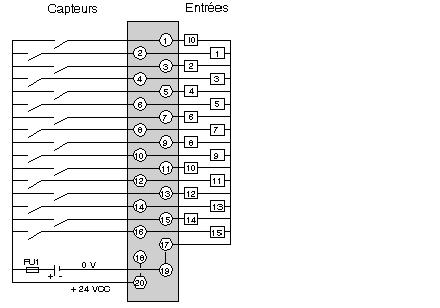

Le schéma ci‐dessous montre le raccordement du module aux capteurs.
FU1
Fusible 0,5 A à fusion rapide
