Les modules
TSX DEY 16FK et
TSX DMY 28FK peuvent être utilisés pour
configurer jusqu'à 16 entrées réflexes. Ces entrées permettent la prise en compte des événements (
Evt) et leur traitement immédiat par le processeur (traitement ininterrompu).
La priorité du traitement événementiel est donnée au numéro 0. L'événement 0 est uniquement associé à la voie 0.
Le traitement événementiel peut être déclenché :
Lorsque deux fronts sont détectés simultanément sur un module, les événements sont traités en fonction du numéro de la voie, par ordre croissant.

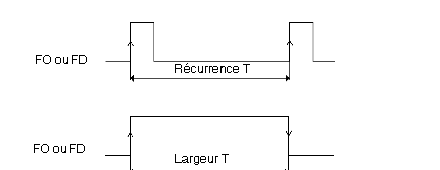

Le temps de récurrence des fronts sur chaque entrée, ou la largeur d'impulsion sur une entrée programmée en FM + FD, doit correspondre à celui indiqué dans le schéma suivant :
Etant donné :
récurrence T ou largeur T > 0,25 ms + (0,25 x nombre d'Evts du module) ;
fréquence Evt max. = 1 kHz / nombre d'Evts du module ;
nombre d'Evts max. en burst = 100 Evts par 100 ms.
