Visualisation des défauts des entrées/sorties TOR
(Traduction du document original anglais)
A propos de nous
Vue d'ensemble
Les modules d'entrées/sorties TOR sont équipés d'un bloc de visualisation muni de voyants permettant de visualiser les modes de marche et les défauts éventuels du module.
Illustration

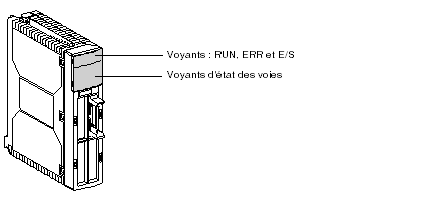

Le schéma ci-après montre la position des trois voyants de visualisation des défauts sur la face avant des modules d'E/S TOR.
Description
Le tableau ci-après présente le fonctionnement des voyants situés dans le bloc de visualisation des modules d'entrées/sorties TOR.
Voyants
Allumé
Clignotant
Eteint
RUN
(vert)
Fonctionnement normal du module.
-
Module défectueux ou hors tension.
ERR
(rouge)
Erreur interne : module en panne.
Erreur de communication si le voyant RUN est allumé.
Module non configuré si le voyant RUN est éteint.
Pas d'erreur interne.
E/S
(rouge)
Défaut externe : surcharge, court-circuit, erreur tension capteurs/pré-actionneurs.
Défaut bornier.
Pas d'erreur externe.
Etat des voies
Voie à l'état 1
Voie en erreur, surcharge ou court-circuit.
Voie à l'état 0
NOTE : en cas de coupure d'alimentation d'un capteur, le voyant d'erreur des modules suivants s'allume et les voyants des entrées affichent la dernière position enregistrée pour le capteur.
Les modules 24 VCC sont les suivants :
  • TSX DEY 16D2
  • TSX DEY 32D2K
  • TSX DEY 64D2K
Les modules 48 VCC sont les suivants :
  • TSX DEY 16D3
  • TSX DEY32D3K
AVERTISSEMENT
INFORMATIONS DES VOYANTS DE VOIE NE CORRESPONDANT PAS A LA POSITION DES CAPTEURS
Après une coupure d'alimentation d'un capteur :
  • Le voyant d'erreur I/O est allumé.
  • Ne tenez pas compte des informations des voyants d'entrée (ils indiquent la dernière position enregistrée des capteurs, et non leur position réelle).
  • Vérifiez la position exacte des capteurs.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Blocs de visualisation des défauts
Il existe plusieurs blocs de visualisation des défauts en fonction du type de module d'E/S TOR :
Module
Illustration
Description
Module à 8 voies
Bloc de visualisation des défauts
Ces modules comportent :
  • 3 des voyants d'état de module RUN - ERR - I/O,
  • 8 voyants d'état des voies.
Module à 16 voies
Bloc de visualisation des défauts
Ces modules comportent :
  • 3 des voyants d'état de module RUN - ERR - I/O,
  • 16 voyants d'état des voies.
Module à 28 à 32 voies
Bloc de visualisation des défauts
Ces modules comportent :
  • 3 des voyants d'état de module RUN - ERR - I/O,
  • 32 voyants d'état des voies.
Module à 64 voies
Bloc de visualisation des défauts
Ces modules comportent :
  • 3 des voyants d'état de module RUN - ERR - I/O,
  • 1 voyant +32 correspondant aux voies 32 à 36,
  • 32 voyants d'état des voies,
  • 1 interrupteur pour la visualisation des voies 32 à 63.
NOTE : pour les modules d'entrée TSXDEY16D2/3, TSXDEY32D2K et TSXDEY64D2K 24 et 48 VCC, en cas de perte d'alimentation au niveau des capteurs et si le voyant d'erreur rouge des E/S est allumé, l'état des voyants des entrées (verts) n'est pas à prendre en compte et peut ne pas correspondre à l'état actuel des entrées du module. En général, l'état des voyants correspond au dernier état valide enregistré par le module avant la perte d'alimentation.
