Identification des modules d'E/S TOR avec connecteurs HE10

Présentation

Le marquage sur le capot de la partie avant du module permet d'identifier les modules d'E/S avec connecteurs HE10.

Illustration

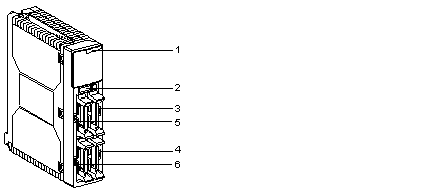

Le dessin ci‐dessous présente l'identification des modules d'E/S TSX DEY••/DSY•• avec connecteurs HE10.

Description

Le tableau suivant présente les différents éléments d'identification des modules d'E/S TSX DEY••/DSY•• et leur explication.

Marquage	Emplacement	Type d'identification
1	Sur le bloc de visualisation du module	Marquage indiquant la référence du module.
2	Sous le bloc de visualisation du module	Marquage indiquant les caractéristiques du module.
3	Sous le bloc de visualisation du module	Marquage indiquant les adresses des voies correspondantes : voies 0 à 15 du module (I ou Q).
4	Sous le bloc de visualisation du module	Marquage indiquant les adresses des voies correspondantes : voies 16 à 31 du module (I ou Q).
5	Sous le bloc de visualisation du module	Marquage indiquant les adresses des voies correspondantes : voies 32 à 47 du module (I ou Q).
6	Sous le bloc de visualisation du module	Marquage indiquant les adresses des voies correspondantes : voies 48 à 63 du module (I ou Q).

Illustration

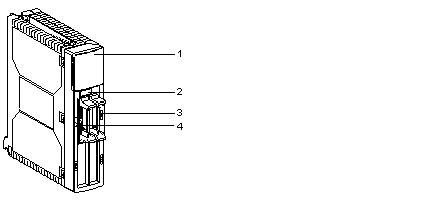

Le dessin ci‐dessous présente l'identification des modules d'entrées TSX DEY 32D3K et des modules d'E/S mixtes TSX DMY 28FK/28RFK avec connecteurs HE10.

Description

Le tableau suivant présente les différents éléments d'identification des modules d'entrées TSX DEY 32D3K et des modules d'E/S mixtes TSX DMY 28FK/28RFK et leur explication.

Marquage	Emplacement	Type d'identification
1	Sur le bloc de visualisation du module	Marquage indiquant la référence du module.
2	Sous le bloc de visualisation du module	Marquage indiquant les caractéristiques du module.
3	Sous le bloc de visualisation du module	Marquage indiquant les adresses des voies correspondantes : voies d'entrées 0 à 15 des modules TSX DEY 32D3K ou TSX DMY 28FK/28RFK (I).
4	Sous le bloc de visualisation du module	Marquage indiquant les adresses des voies correspondantes : voies d'entrées 16 à 31 du module TSX DEY 32D3K (I). voies de sorties 16 à 27 des modules TSX DMY 28FK/28RFK (Q).
