Identification des modules d'E/S TOR avec raccordement par bornier à vis
(Traduction du document original anglais)
A propos de nous
Présentation
Le marquage sur le capot de la partie avant du module, ainsi que les étiquettes situées sur le bornier, permettent d'identifier les modules d'E/S TOR avec raccordement par bornier à vis.
Illustration

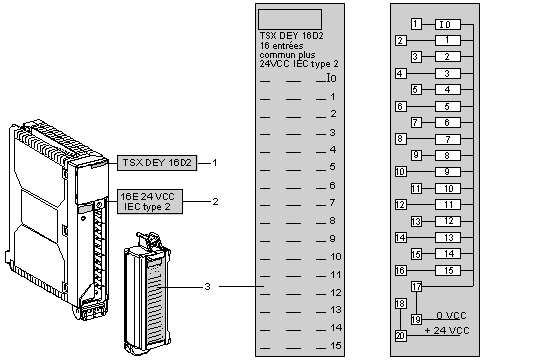

Le dessin ci‐dessous présente l'identification des modules d'E/S TOR avec raccordement par bornier à vis.
Description
Le tableau suivant présente les différents éléments d'identification des modules d'E/S TOR et leur explication.
Marquage
Emplacement
Type d'identification
1
Sur le bloc de visualisation du module
Marquage indiquant la référence du module.
2
Sous le bloc de visualisation du module
Marquage indiquant les caractéristiques du module.
3
Sur le bornier
Etiquette amovible (fournie avec le module), à placer à l'intérieur de la porte, imprimée recto‐verso et affichant les indications suivantes :
  • vue externe (porte fermée) :
    • la référence du module ;
    • le nombre de voies ;
    • une case permettant d’inscrire le numéro de la position du module
    • la désignation de chaque voie (symbole).
  • vue interne (porte ouverte) :
    • le plan de câblage des entrées et des sorties avec le numéro des voies
