Cette section présente les raccordements pré‐actionneurs sur l'embase TELEFAST 2 ABE‐7P16T312, 16 sorties à relais, distribution des deux polarités par groupe de 8 voies, relais non fournis.
Illustration

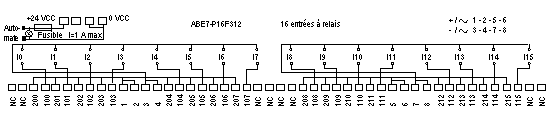

Description des borniers de raccordement.
Illustration

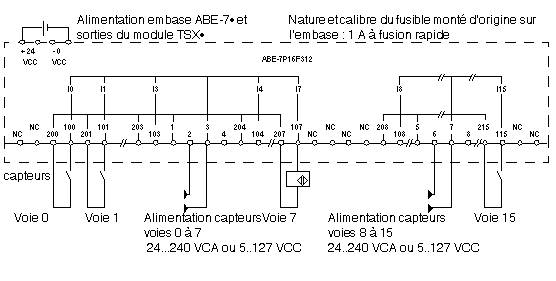

Raccordements fonctions de sortie.
NOTE : Prévoir un fusible de connexion pour l'alimentation des capteurs.
