Cette section présente les raccordements pré‐actionneurs sur l'embase TELEFAST 2 ABE‐7P16F310, 16 sorties à relais, contact libre de potentiel, relais non fournis.
Illustration

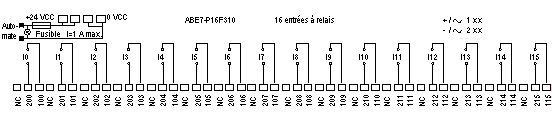

Description des borniers de raccordement.
Illustration

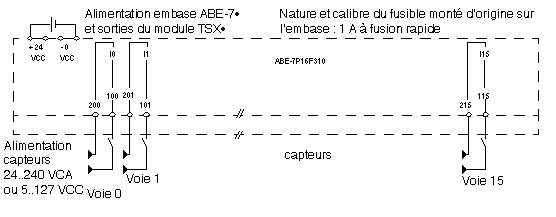

Raccordements fonctions de sortie.
NOTE : Prévoir un fusible de protection par groupe de capteurs si ceux‐ci sont alimentés de la même tension.
