Cette section présente les raccordements pré‐actionneurs sur l'embase TELEFAST 2 ABE‐7R16T230, avec relais électromagnétique 1 OF, contact libre de potentiel.
Illustration

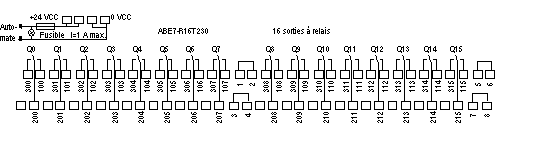

Description des borniers de raccordement.
Illustration

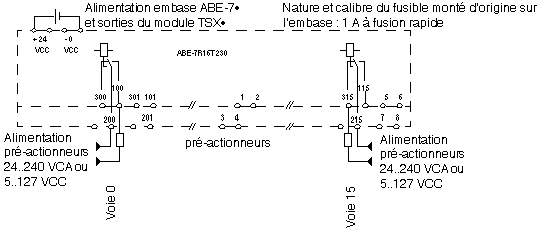

Raccordements fonctions de sortie.
NOTE : Prévoir un fusible de protection par pré‐actionneur ou par groupe si ceux‐ci sont alimentés de la même tension.
Protection des contacts de relais :
Un circuit de protection doit être monté sur les bornes de chaque pré‐actionneur :
