Cette section présente les raccordements pré‐actionneurs sur :
-
embase TELEFAST 2 ABE‐7R16T212, 16 sorties à relais, 1 F, avec distribution des 2 polarités par groupe de 8 voies, avec relais électromagnétiques ;
-
embase TELEFAST 2 ABE‐7P16T212, 16 sorties à relais, 1 F, avec distribution des 2 polarités par groupe de 8 voies, relais non fournis.

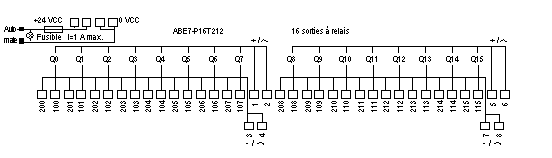

Description des borniers de raccordement.

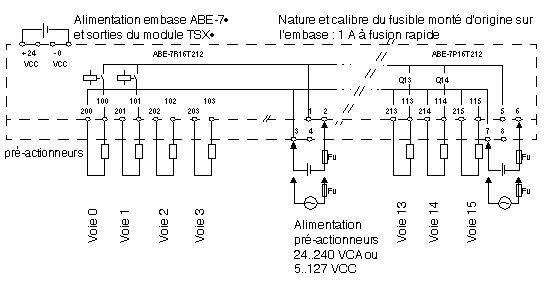

Raccordements fonctions de sortie.
Fu
Courant nominal des fusibles à la charge.
NOTE : Protection des contacts de relais :
