Cette section présente les raccordements capteurs et pré‐actionneurs sur embase TELEFAST 2.
NOTE : L'embase est équipée d'origine d'un fusible à usage général de calibre 6,3 A à fusion rapide. Afin d'assurer une protection optimale, ce fusible devra être calibré en fonction de l'application (raccordement sur des fonctions d'entrée ou de sortie) et du courant maximum admissible dans l'embase.
Nature et calibre du fusible à monter sur l'embase :
-
Fonctions d'entrée : 0,5 A à fusion rapide
-
Fonctions de sortie : 6,3 A à fusion rapide sur embase ABE‐7H12R50

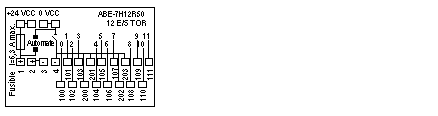

Description des borniers de raccordement.

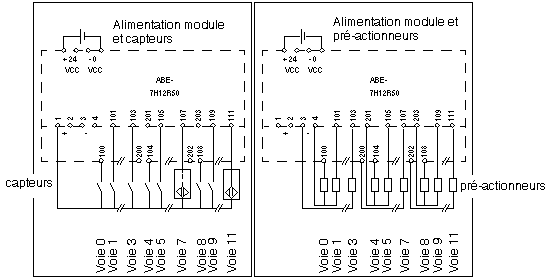

Raccordements des fonctions d'entrée et de sortie.
Raccordement du commun pour capteurs :
-
sur bornes 1 ou 2 : capteurs au "+" de l'alimentation (entrées à logique positive).
Les bornes 200, 201, 202 et 203 sont reliées à la polarité "-".
Raccordement du commun pour pré‐actionneurs :
-
Plusieurs bornes reliées à la polarité "-" (3, 4, 200, 202 et 203) permettent de réaliser des communs par groupe de 4 ou 2 voies (sorties à logique positive).
