Embases de raccordement TELEFAST 2 ABE-7H16R30/16R31

Présentation

Cette section présente les raccordements capteurs sur embase TELEFAST 2.

NOTE : Les embases sont équipées d'origine d'un fusible à usage général de calibre 2 A à fusion rapide. Afin d'assurer une protection optimale, ce fusible devra être calibré en fonction de l'application et du courant maximum admissible dans l'embase.

Nature et calibre du fusible à monter sur l'embase :

Fonctions d'entrée : 0,5 A à fusion rapide

Illustration

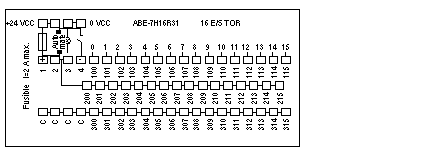

Description des borniers de raccordement.

Illustration

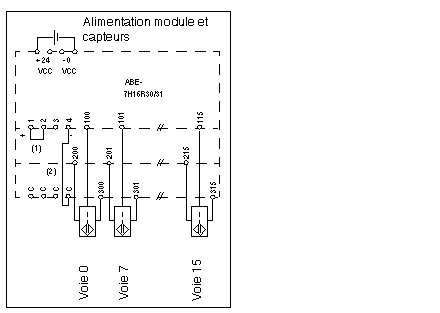

Raccordements des fonctions d'entrée.

Raccordement du commun capteurs :

Afin de créer le commun d'alimentation des capteurs :
- positionnez le cavalier (1) sur les bornes 1 et 2 : les bornes 200 à 215 seront au "+" de l'alimentation ;
- reliez la borne 4 à l'une des bornes C du troisième niveau (2) : les bornes 300 à 315 seront au "+" de l'alimentation.

NOTE : L'embase ABE-7H16R30/R31 peut également être utilisée pour le raccordement de pré‐actionneurs.
