Cette section présente les raccordements capteurs et pré‐actionneurs sur embases TELEFAST 2.
NOTE : Les embases sont équipées d'origine d'un fusible à usage général de calibre 6,3 A à fusion rapide. Afin d'assurer une protection optimale, ce fusible devra être calibré en fonction de l'application (raccordement sur des fonctions d'entrée ou de sortie) et du courant maximum admissible dans l'embase.
Nature et calibre du fusible à monter sur l'embase :
-
Fonctions d'entrée : 0,5 A à fusion rapide
-
Fonctions de sortie : 6,3 A à fusion rapide sur embase ABE‐7H12R••

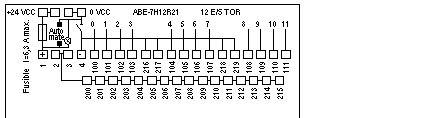

Description des borniers de raccordement.

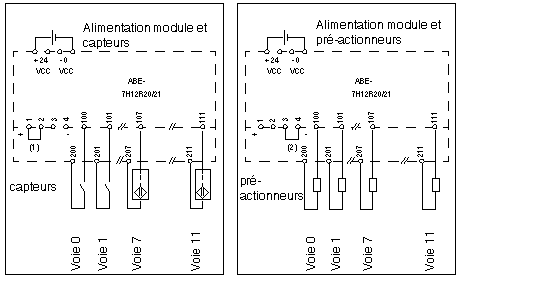

Raccordements des fonctions d'entrée et de sortie.
Raccordement du commun pour capteurs :
-
Afin de créer le commun d'alimentation des capteurs, positionnez le cavalier (1) sur les bornes 1 et 2 : les bornes 200 à 215 seront au "+" de l'alimentation (entrées à logique positive).
Les bornes 216, 217, 218 et 219 sont reliées à la polarité "-".
Raccordement du commun pour pré‐actionneurs :
-
Afin de créer le commun d'alimentation des pré‐actionneurs, positionnez le cavalier (2) sur les bornes 3 et 4 : les bornes 200 à 215 seront au "-" de l'alimentation (sorties à logique positive).
Les bornes 216, 217, 218 et 219 sont reliées à la polarité "-".
