Embases de raccordement TELEFAST 2 ABE-7H08S21/16S21

Présentation

Cette section présente les raccordements capteurs et pré‐actionneurs sur embases TELEFAST 2.

NOTE : Les embases sont équipées d'origine d'un fusible à usage général de calibre 2 A à fusion rapide. Afin d'assurer une protection optimale, ce fusible devra être calibré en fonction de l'application (raccordement sur des fonctions d'entrée ou de sortie) et du courant maximum admissible dans l'embase.

Nature et calibre du fusible à monter sur l'embase :

Fonctions d'entrée : 0,5 A à fusion rapide
Fonctions de sortie :
- 2 A à fusion rapide sur l'embase ABE-7H16S21 ;
- 6,3 A à fusion rapide sur l'embase ABE-7H08S21.

Illustration

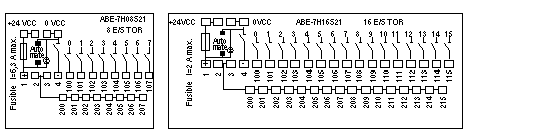

Description des borniers de raccordement.

Illustration

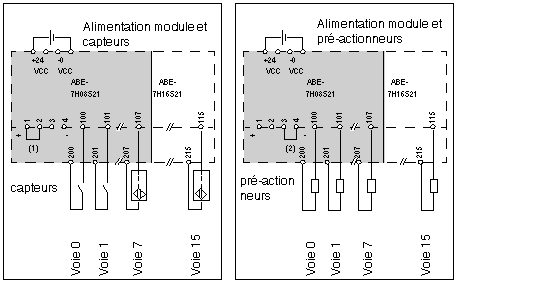

Raccordements des fonctions d'entrée et de sortie.

Raccordement du commun pour capteurs :

Afin de créer le commun d'alimentation des capteurs, positionnez le cavalier (1) sur les bornes 1 et 2 : les bornes 200 à 215 seront au "+" de l'alimentation (entrées à logique positive).

Raccordement du commun pour pré‐actionneurs :

Afin de créer le commun d'alimentation des pré‐actionneurs, positionnez le cavalier (2) sur les bornes 3 et 4 : les bornes 200 à 215 seront au "-" de l'alimentation (sorties à logique positive).
