Raccordement du module TSX DSY 08R5
(Traduction du document original anglais)
A propos de nous
Présentation
Le module
TSX DSY 08R5
comporte 8 voies de sortie à relais pour courant thermique 3 A.

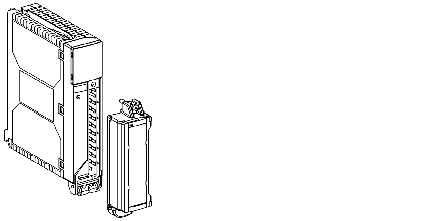

Le module est équipé d'un bornier de connexion à vis de 20 bornes débrochable, permettant de raccorder les sorties :
Schéma de principe

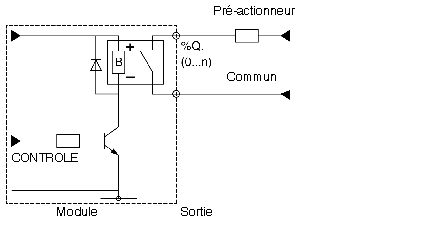

La figure ci‐dessous montre le schéma de principe d'une sortie.
Raccordement du module

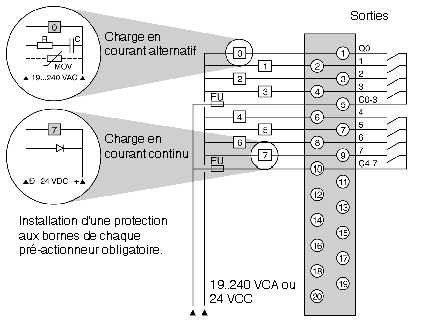

Le schéma ci‐dessous montre le raccordement du module aux pré‐actionneurs.
