Le module TSX DEY 16A2 peut être utilisé en courant continu avec ses 16 entrées en logique négative.
Ce module est équipé d'un bornier de connexion débrochable permettant le raccordement des entrées.

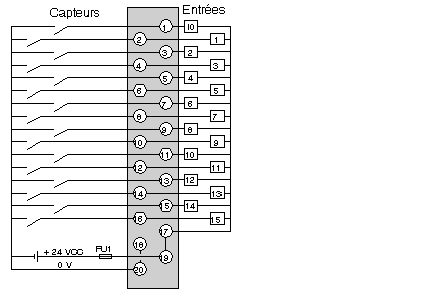

Le schéma ci‐dessous montre le raccordement du module aux capteurs.
FU1
Fusible 0,5 A à fusion rapide
NOTE : Lorsque le capteur à 0 V est mis à la terre, il est conseillé de ne pas utiliser la logique négative. Si un fil se déconnecte accidentellement et entre en contact avec la mise à la terre mécanique, l'entrée peut passer à 1, ce qui pourrait créer une commande accidentelle.
