Raccordement du module TSX DEY 16A2 à tension alternative
(Traduction du document original anglais)
A propos de nous
Présentation
Le module TSX DEY 16A2 à tension alternative comporte 16 entrées 24 VCA, type 2.
Ce module est équipé d'un bornier de connexion débrochable permettant le raccordement des entrées.

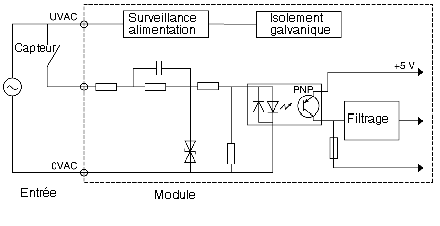

Schéma de principe
La figure ci‐dessous montre le schéma de principe d'une entrée.

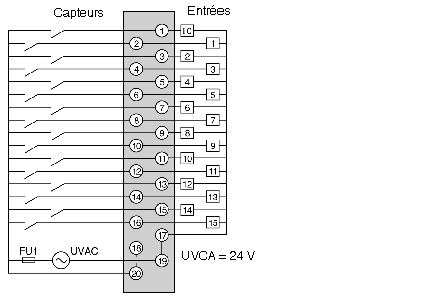

Raccordement du module
Le schéma ci‐dessous montre le raccordement du module aux capteurs.
FU1
Fusible 0,5 A à fusion rapide
