Présentation
Les modules avec raccordement de type FCN à 40 broches nécessitent que le connecteur soit raccordé au module. Ces opérations de montage et démontage sont détaillées ci-après.
| DANGER | |
|---|---|
CHOC ELECTRIQUE Coupez l'alimentation des capteurs et des pré-actionneurs
avant de raccorder ou de démonter un connecteur de type FCN. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
DETERIORATION DE L'EQUIPEMENT Ne connectez pas un connecteur CA à un module CC,
sous peine de dommages matériels. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
Installation du connecteur
Le tableau suivant explique la procédure de montage du connecteur sur les modules :
Procédure de montage :
Etape |
Action |
|---|---|
1 |

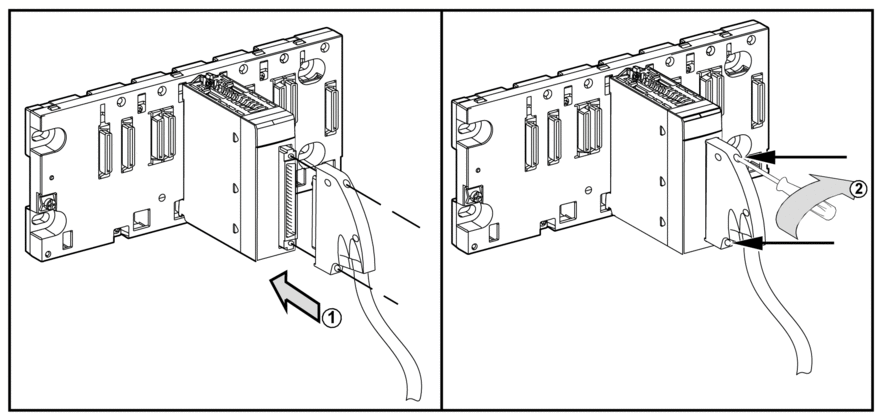

Une fois le module en place sur le rack, insérez le connecteur FCN du câble dans le connecteur du module, comme illustré ci-dessus. |
2 |
Solidarisez le connecteur avec le module en serrant les 2 vis de fixation situées sur les parties supérieure et inférieure du bornier. Couple de serrage : 0,4 N•m (0,30 lbf-ft). |
NOTE : si ces vis ne sont pas serrées, le
bornier risque de ne pas être fixé correctement au module.
