Présentation
Les modules d'entrées/sorties se présentent sous la forme de boîtiers en plastique assurant une protection IP20 de toute la partie électronique.
Illustration

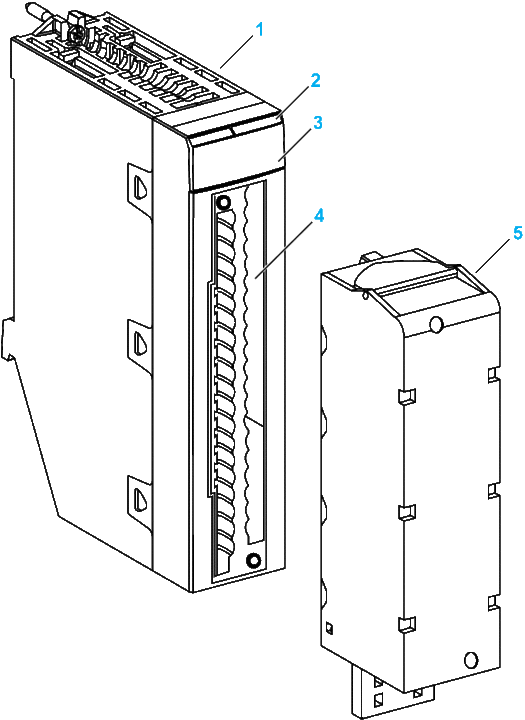

La figure ci-dessous représente un module TOR 40 broches et un bornier 40 broches.
Eléments
Le tableau suivant décrit les différents éléments des modules d'entrée/sortie TOR avec raccordement par bornier 40 broches.
Numéro |
Description |
|---|---|
1 |
Corps rigide qui prend en charge la carte électronique et la protège. |
2 |
Etiquette de référence du module Remarque : Une étiquette est également visible sur le côté droit du module. |
3 |
Bloc de visualisation de l'état des voies |
4 |
Connecteur recevant le bornier 40 broches |
5 |
Bornier 40 broches pour le raccordement de capteurs ou de pré-actionneurs |
NOTE : Les borniers sont fournis séparément.
