Présentation
Les modules d'entrées/sorties se présentent sous la forme de boîtiers en plastique assurant une protection IP20 de toute la partie électronique.
Illustration

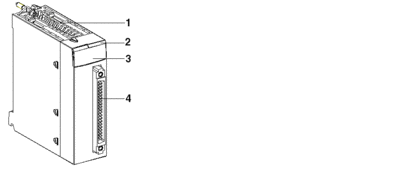

Le schéma ci-dessous représente un module TOR 40 broches.
Eléments
Le tableau ci-dessous décrit les différents éléments des modules d'entrée/sortie TOR avec raccordement par connecteurs 40 broches.
Repère |
Description |
|---|---|
1 |
Corps rigide qui prend en charge la carte électronique et la protège. |
2 |
Etiquettes de référence du module Remarque : Une étiquette est également visible sur le côté droit du module. |
3 |
Bloc de visualisation de l'état des voies |
4 |
Connecteur 40 broches, pour le raccordement des capteurs ou des pré-actionneurs |
