Présentation
Les modules avec raccordement par bornier 20 broches nécessitent que le bornier soit raccordé au module. Ces opérations de montage et démontage sont détaillées ci-après.
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC
ELECTRIQUE L'embrochage ou le débrochage d'un bornier
doit être effectué avec les alimentations capteurs et pré-actionneurs
coupées. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
DETERIORATION DE L'EQUIPEMENT Ne connectez pas un bornier CA dans un module CC. Cela
provoquerait des dommages sur le module. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
Installation du bornier

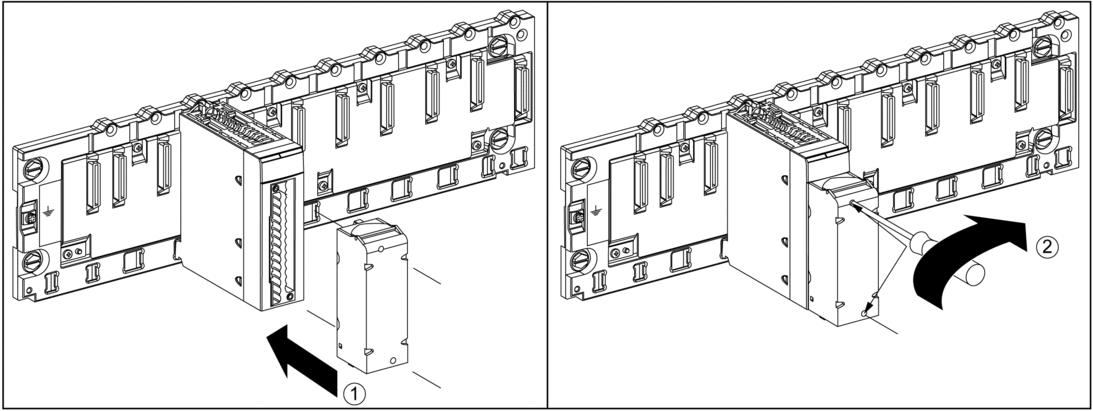

Le tableau ci-après présente la procédure de montage du bornier 20 broches sur un module d'entrées/sorties TOR.
Procédure de montage
Etape |
Action |
|---|---|
1 |
Le module étant en place sur le rack, procédez au montage du bornier en insérant le codeur du bornier (partie inférieure arrière) dans celui du module (partie inférieure avant), comme illustré ci-dessus. NOTE : les connecteurs du module comportent des indicateurs
de direction pour l'installation du bornier.
|
2 |
Fixez le bornier au module en serrant les 2 vis de fixation situées sur les parties supérieure et inférieure du bornier. Couple de serrage : 0,4 N•m (0,30 lbf-ft) |
Codage du bornier 20 broches
| AVERTISSEMENT | |
|---|---|
COMPORTEMENT INATTENDU DE L'APPLICATION
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
| ATTENTION | |
|---|---|
DESTRUCTION DU MODULE
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
Lorsque vous montez un bornier 20 broches sur un module dédié à ce type de bornier, vous pouvez coder le bornier et le module à l'aide de plots. Les plots ont pour but d'empêcher le montage du bornier sur un autre module. Cela permet d'éviter les insertions incorrectes lors du remplacement d'un module.
Le codage est effectué par l'utilisateur à l'aide des plots de la roue de détrompage du STB XMP 7800. Vous pouvez remplir uniquement les six emplacements au centre de la partie gauche (vue depuis le câblage) du bornier, et vous pouvez remplir les six emplacements de détrompage du module dans la partie gauche.
Pour fixer le bornier au module, un emplacement de module avec un plot doit correspondre à un emplacement vide dans le bornier, ou un bornier avec un plot doit correspondre à un emplacement vide dans le module. Vous pouvez remplir jusqu'à 6 des emplacements disponibles.

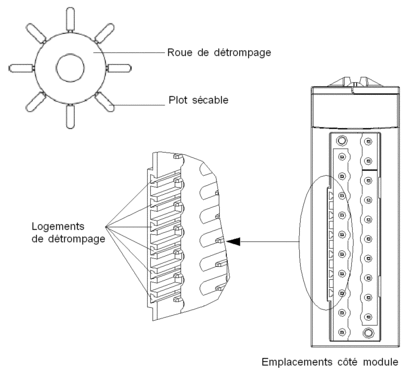

Le schéma ci-après présente une roue de détrompage, ainsi que les emplacements du module utilisés pour le codage des borniers 20 broches.

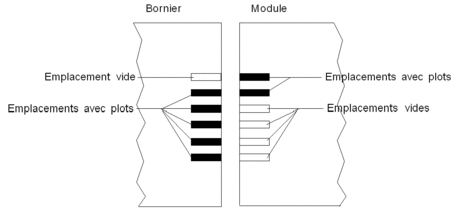

Le schéma ci-après présente un exemple de configuration de codage qui permet de fixer le bornier au module :

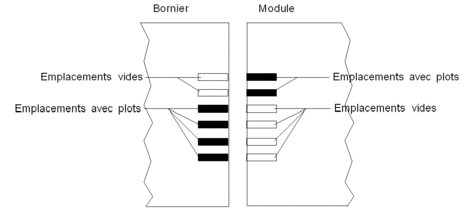

Le schéma ci-après présente un exemple de configuration de codage qui ne permet pas de fixer le bornier au module :
