Conditions de fonctionnement en altitude
Les caractéristiques énoncées dans le tableau ci-dessous s'appliquent aux modules BMX DRA 0815 et BMX DRA 0815H utilisés à des altitudes pouvant aller jusqu'à 2 000 m (6 560 pieds). Lorsque les modules fonctionnent à plus de 2 000 m (6 560 pieds), une réduction des caractéristiques s'applique.
Pour plus d'informations, reportez-vous au chapitre Conditions de stockage et de fonctionnement.
Caractéristiques générales
Le tableau ci-après présente les caractéristiques générales des modules BMX DRA 0815 et BMX DRA 0815H.
Type de module |
Sorties relais pour courant alternatif et continu |
|||||
Plage nominale |
Alternatif |
24...240 VCA |
||||
Continu |
24...125 VCC |
|||||
Plage de tension |
Alternatif |
19...264 VCA (47...63 Hz) |
||||
Continu |
5...150 VCC |
|||||
Température de service |
BMX DRA 0815 |
0 °C à 60 °C (32 °F à 140 °F) avec baisse des performances (voir ci-après). |
||||
BMX DRA 0815H |
-25 °C à 70 °C (-13 °F à 158 °F) avec baisse des performances (voir ci-après). |
|||||
Courant thermique |

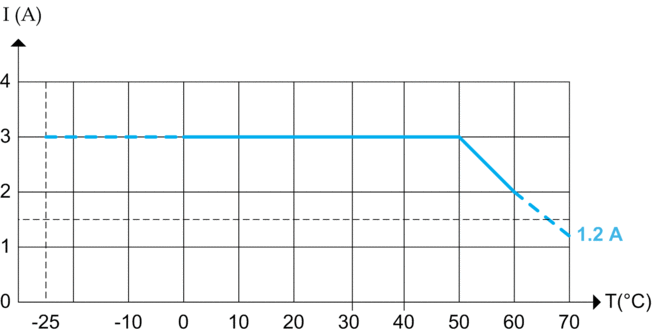

Appliquez la courbe de baisse des performances suivante en fonction du courant thermique (en ampères) et de la température ambiante (en °C) : ![]() |
|||||
Charge de commutation minimum |
5 VCC / 10 mA |
|||||
Charge de courant alternatif en mode résistif (AC12) |
Tension |
24 VCA |
48 VCA |
100...120 VCA |
200...250 VCA |
|
Puissance de commutation au-dessous de 60 °C (140 °F) |
48 VA(7) |
48 VA(8) 96 VA(6) |
110 VA(8) 220 VA(6) |
220 VA(8) 500 VA(6) |
||
Puissance de commutation maximale du module renforcé pour 60 à 70 °C (140 à 158 °F) |
28,8 VA(7) |
28,8 VA(8) 57,6 VA(6) |
66 VA(8) 132 VA(6) |
132 VA(8) 300 VA(6) |
||
Charge en courant alternatif en mode inductif (AC15) (facteur de puissance = 0,4) |
Tension |
24 VCA |
48 VCA |
100...120 VCA |
200...250 VCA |
|
Puissance de commutation au-dessous de 60 °C (140 °F) |
10 VA(10) 24 VA(9) 48 VA(6) 4 VA(4)(13) |
10 VA(10) 24 VA(9) 48 VA(8) 96 VA(5) 144 VA(3)(13) |
10 VA(11) 50 VA(8) 110 VA(7) 220 VA(4) 360 VA(2)(13) |
10 VA(11) 50 VA(9) 110 VA(7) 220 VA(6) 500 VA(3) 750 VA(1)(13) |
||
Puissance de commutation maximale du module renforcé pour 60 à 70 °C (140 à 158 °F) |
6 VA(10) 14,4 VA(9) 28,8 VA(6) |
6 VA(10) 14,4 VA(9) 28,8 VA(8) 57,6 VA(5) |
6 VA(11) 30 VA(8) 66 VA(7) 132 VA(4) |
6 VA(11) 30 VA(9) 66 VA(7) 132 VA(6) 300 VA(3) |
||
Charge en courant continu en mode résistif (DC12) (L:R = 1 ms |
Tension |
24 V cc |
48...60 VCC |
100...125 VCC |
||
Puissance de commutation au-dessous de 60 °C (140 °F) |
24 W(7) 48 W(6) |
40 W(6) |
45 W(5) |
|||
Puissance de commutation maximale du module renforcé pour 60 à 70 °C (140 à 158 °F) |
14,4 W(7) 28,8 W(6) |
24 W(6) |
45 W(3) |
|||
Charge en courant continu en mode inductif (DC13) (L:R = 15 ms) |
Tension |
24 V cc |
48...60 VCC |
110...125 VCC |
||
Puissance de commutation au-dessous de 60 °C (140 °F) |
10 W(5) 24 W(3) 48 W(1) |
40 W(1) |
15 W(5) |
|||
Puissance de commutation maximale du module renforcé pour 60 à 70 °C (140 à 158 °F) |
6 W(5) 14,4 W(3) 28,8 W(1) |
24 W(1) |
15 W(1) |
|||
Opérations mécaniques |
20 000 000 minimum |
|||||
Temps de réponse |
Activation |
< 10 ms |
||||
Désactivation |
< 13 ms |
|||||
Courant de choc maximum |
10 A capacitif |
t = 10 ms |
||||
Protection intégrée |
Contre les surtensions inductives en courant alternatif |
Aucune. Prévoir un circuit RC ou limiteur de surtension type ZNO en parallèle sur chaque voie de sortie et approprié à la valeur de la tension. |
||||
Contre les surtensions inductives en courant continu |
Aucune. Prévoir une diode de décharge pour chaque voie de sortie. |
|||||
Contre les surcharges et courts-circuits |
Aucune. Prévoir un fusible à fusion rapide sur chaque voie ou groupe de voies de sortie. NOTE : La capacité de courant du fusible
dépend de la charge de commutation maximale.
|
|||||
Fiabilité |
MTBF en heures pour un fonctionnement en continu à température ambiante de 30 °C (86 °F) |
2,683,411 |
||||
Dissipation de puissance(12) |
3,6 W + 0,03 x (I12 +I22 jusqu'à + I8(2) I1, I2,...I8 est le courant de charge de chaque voie. |
|||||
Rigidité diélectrique (à 50/60 Hz durant 1 min.) |
Voie vers X-bus |
3000 VCA |
||||
Voie à voie |
2 000 V ca |
|||||
Voie vers terre de protection (PE) |
2000 VCA |
|||||
Résistance d'isolement (à 500 VCC) |
Voie vers X-bus |
>10 MΩ |
||||
Voie à voie |
> 10 MΩ |
|||||
Consommation alimentation |
3,3 V |
Standard |
40 mA |
|||
Maximum |
75 mA |
|||||
24 V(12) |
Standard |
101 mA |
||||
Maximum |
137 mA |
|||||
(1) : 0,04 x 106 cycles, (2) : 0.,05 x 106 cycles, (3) : 0,06 x 106 cycles, (4) : 0,07 x 106 cycles, (5) : 0,1 x 106 cycles, (6) : 0.,15 x 106 cycles, (7) : 0,2 x 106 cycles, (8) : 0,3 x 106 cycles, (9) : 0,5 x 106 cycles, (10) : 0,7 x 106 cycles, (11) : 1 x 106 cycles, (12) : toutes les voies à 1, (13) : moins de 50 °C (122 °F) |
