Présentation

Les écrans disponibles pour les modules TOR sont les suivants :

  • Configuration

  • Type

Illustration

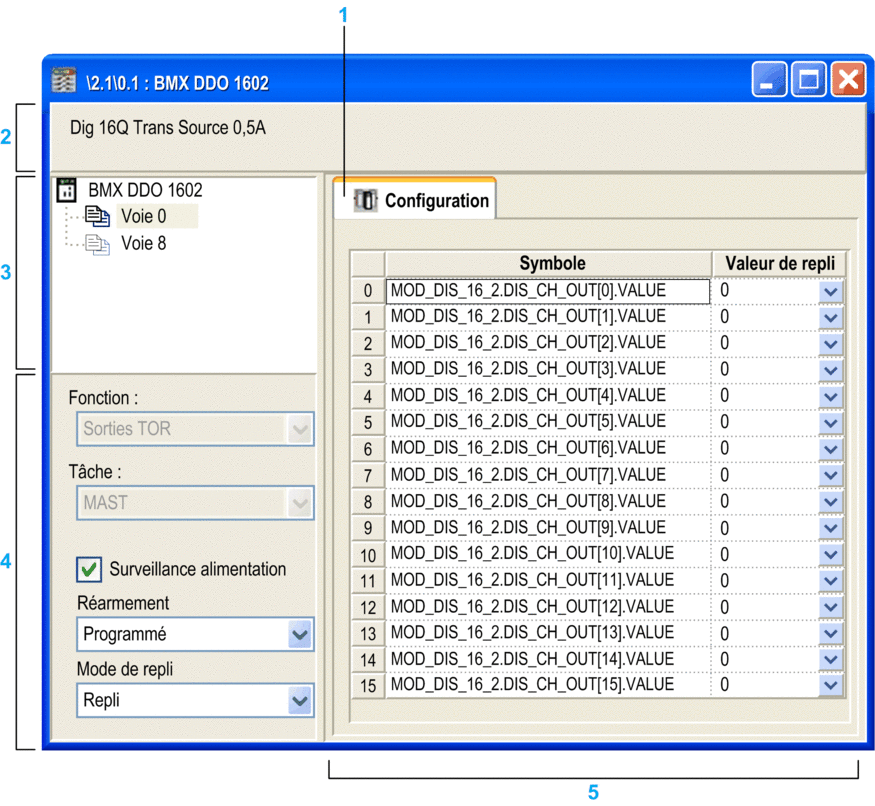

Cet écran montre l'écran de configuration :

Description

Le tableau suivant présente les différents éléments de l'écran de configuration et leurs fonctions.

Adresse

Elément

Fonction

1

Onglets

L'onglet au premier plan indique le mode utilisé (dans cet exemple, le mode Configuration). Chaque mode peut être sélectionné à l'aide de l'onglet correspondant :

  • Présentation

  • Configuration

  • DDT d'équipement , qui indique le nom et le type du DDT d'équipement.

2

Zone de module

Rappelle l'intitulé abrégé du module.

3

Zone de voie

Permet :

  • d'afficher les onglets en cliquant sur la référence de l'équipement :

    • Description, qui indique les caractéristiques de l'équipement ;

  • de sélectionner une voie,

  • d'afficher le Symbole , nom de la voie défini par l'utilisateur (à l'aide de l'éditeur de variable)

NOTE : Toutes les voies sont activées, et une voie ne peut pas être désactivée par le réglage Aucune.

4

Zone des paramètres généraux

Permet de choisir la fonction et la tâche associées par groupe de 8 voies :

  • Fonction : définit la configuration/déconfiguration du groupe de voies sélectionné (autre que le groupe 0 à 7),

  • Tâche : définit la tâche (MAST) dans laquelle les objets d'échange par défaut des voies sont échangés

La case à cocher Surveillance alimentation définit l'état actif ou inactif de la surveillance d'alimentation externe pour le groupe de 16 voies sélectionné (disponible uniquement sur les modules TOR à 16, 32 et 64 voies).

Dans une application utilisateur, WRITE_CMD (dans une station X80) ou WRITE_CMD_QX (dans une station d'E/S Ethernet) peut aussi définir l'état actif ou inactif de la surveillance d'alimentation externe et supplante la configuration de Surveillance alimentation.

WRITE_CMD_QXne fonctionne que sur les 8 premières voies (0 à 7, 16 à 23, 32 à 39 et 48 à 55) des groupes de 16 voies, mais il affecte les 16 voies du groupe.

WRITE_CMD fonctionne sur n'importe laquelle des 16 voies d'un groupe et les affecte toutes. WRITE_CMD permet également la réactivation des sorties disjonctées.

Les menus déroulants Réarmement et Mode de repli permettent de configurer le mode de réinitialisation et de repli des sorties (disponibles uniquement sur certains modules TOR).

5

Zone de configuration

Permet de configurer les paramètres de configuration des différentes voies. Cette zone comprend différentes rubriques, affichées selon le choix du module TOR.

La colonne Symbole affiche le symbole associé à la voie lorsqu'elle a été définie par l'utilisateur (avec l'éditeur de variables).
