Ecran de configuration des modules TOR dans un rack local Modicon Mx80

Présentation

L'écran de configuration est un outil graphique conçu pour configurer un module sélectionné dans un rack. Il afffiche les paramètres définis pour les voies de ce module et permet de les modifier en mode connecté ou local.

Il donne également accès à l'écran de mise au point (disponible uniquement en mode connecté).

NOTE : Il n'est pas possible de configurer un module en le programmant à l'aide d'objets en langage direct %KW. Ces mots ne sont accessibles qu'en lecture seule.

NOTE : Avec le micrologiciel 2.4 du module ou une version ultérieure, vous pouvez accéder aux modules par le biais des adresses topologiques ou de RAM d'état.

Reportez-vous aux sections Onglet Mémoire et Adressage topologique/de RAM d'état des modules TOR Modicon X80.

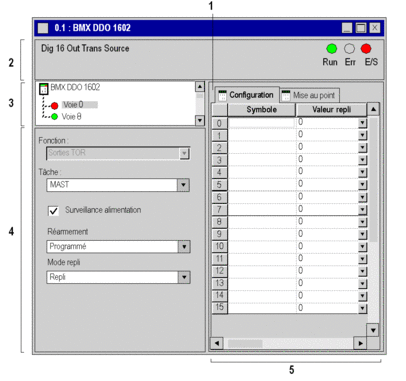

Illustration

Description

Le tableau suivant décrit les différents éléments de l'écran de configuration et leurs fonctions.

Adresse	Elément	Fonction
1	Onglets	L'onglet au premier plan indique le mode utilisé (dans cet exemple, le mode Configuration). Chaque mode peut être sélectionné à l'aide de l'onglet correspondant. Le mode Mise au point n'est accessible qu'en mode connecté.
2	Zone Module	Indique l'intitulé abrégé du module. En mode connecté, cette zone comprend également les trois voyants Run, Err et IO.
3	Zone Voie	Permet les actions suivantes : Cliquer sur le numéro de référence pour afficher les onglets : Description, qui indique les caractéristiques de l'équipement ; Objets d'E/S, qui permet de présymboliser les objets d'entrée/sortie ; Défaut, qui affiche l'état de l'équipement (en mode connecté). Sélectionner une voie Afficher le Symbole, nom de la voie défini par l'utilisateur (à l'aide de l'éditeur de variable)
4	Zone Paramètres généraux	Permet de choisir la fonction et la tâche associées par groupe de 8 voies : Fonction : définit la configuration/déconfiguration du groupe de voies sélectionné (autre que les groupes 0 à 7) Tâche : définit la tâche (MAST, FAST) dans laquelle les objets d'échange par défaut de la voie sont échangés. La case à cocher Surveillance alimentation définit l'état actif ou inactif de la surveillance de l'alimentation externe (disponible uniquement sur certains modules TOR). Les menus déroulants des modes Raz et Repli permettent de configurer les modes de réinitialisation et de repli des sorties (disponibles uniquement sur certains modules TOR).
5	Zone de configuration	Permet de configurer les paramètres de configuration des différentes voies. Cette zone comprend différentes rubriques qui dépendent du module TOR sélectionné. La colonne Symbole affiche le symbole associé à la voie lorsqu'il a été défini par l'utilisateur (avec l'éditeur de variables).
